FB_BA_SwiHys2P

Der Funktionsbaustein FB_BA_SwiHys2P ist ein Zweipunktschalter mit einstellbarer Hysterese und Hysterese Offset.

Eine generelle Freigabe des Funktionsbausteins erfolgt am Eingang bEn. Bei gesperrten Funktionsbaustein ist der Ausgang bQ FALSE. Am Eingang fSp wird der Sollwert für den Zweipunktschalter angeschlossen. Der Wirksinn des Bausteins hängt von der Eingangsvariablen bActn ab.

Die aktiven Schaltpunkte ergeben sich aus dem Sollwert, der Hysterese und dem Offset für die Hysterese. Diese werden an den Ausgängen fSwiHi und fSwiLow ausgegeben.

Der obere Schaltpunkt ergibt sich aus fSp + fHys/2 + fHysOffs.
Der untere Schaltpunkt ergibt sich aus fSp - fHys/2 + fHysOffs.

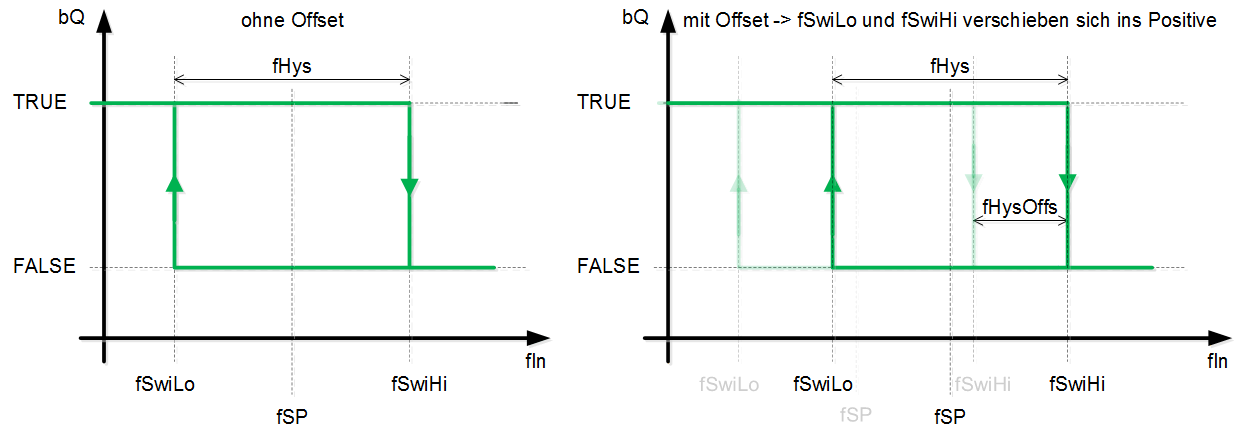

Ist bActn TRUE ergibt sich ein direkter bzw. gleichläufiger Wirksinn (Kühlbetrieb).

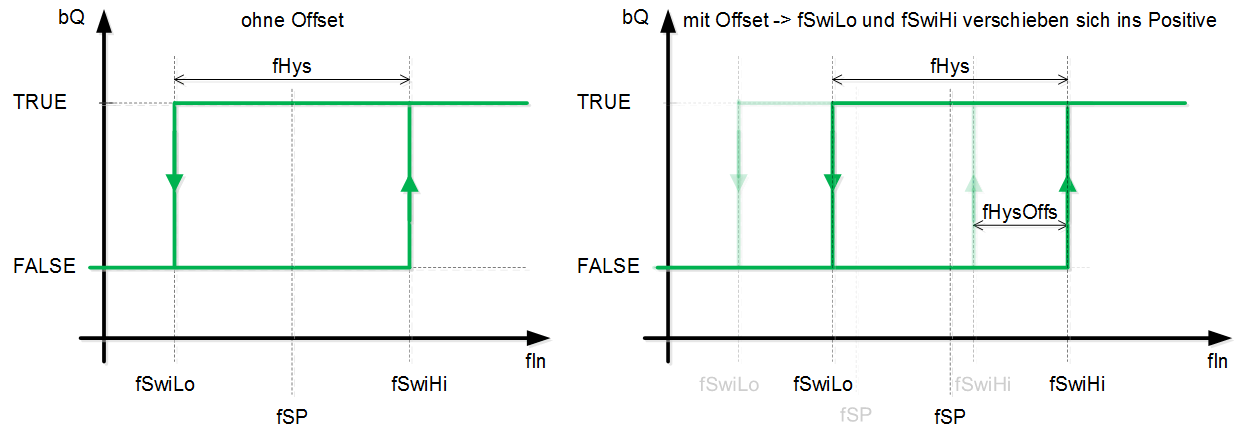

Ist bActn FALSE ergibt sich ein indirekter bzw. gegenläufiger Wirksinn (Heizbetrieb).

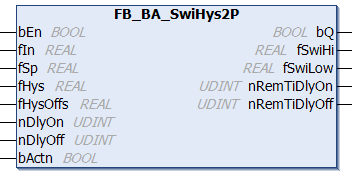

Syntax

VAR_INPUT
  bEn            : BOOL;
  fIn            : REAL;
  fSp            : REAL;
  fHys           : REAL;
  fHysOffs       : REAL;
  {attribute 'parameterUnit':= 's'}
  nDlyOn   : UDINT;// (0..BAComn_Global.udiMaxSecInMilli) switch-on delay (in [s])
  {attribute 'parameterUnit':= 's'}
  nDlyOff  : UDINT;// (0..BAComn_Global.udiMaxSecInMilli) switch-off delay (in [s])
  bActn          : BOOL;
END_VAR
VAR_OUTPUT
  bQ                 : BOOL;
  fSwiHi             : REAL;
  fSwiLow            : REAL;
  {attribute 'parameterUnit':= 's'}
  nRemTiDlyOn  : UDINT;// switch-on delay countdown (in [s])
  {attribute 'parameterUnit':= 's'}
  nRemTiDlyOff : UDINT;// switch-off delay countdown (in [s])
END_VAR

Eingänge

Name	Typ	Beschreibung
bEn	BOOL	Generelle Freigabe des Funktionsbausteins.
fIn	REAL	Eingangswert
fSp	REAL	Sollwerteingang
fHys	REAL	Hysterese
fHysOffs	REAL	Offset für die Hysterese
nDlyOn	UDINT	Einschaltverzögerung [s]
nDlyOff	UDINT	Ausschaltverzögerung [s]
bActn	BOOL	Wirksinn

Ausgänge

Name	Typ	Beschreibung
bQ	BOOL	Ausgang
fSwiHi	REAL	oberer Schaltpunkt
fSwiLow	REAL	unterer Schaltpunkt
nRemTiDlyOn	UDINT	Verbleibende Zeit der Einschaltverzögerung [s].
nRemTiDlyOff	UDINT	Verbleibende Zeit der Ausschaltverzögerung [s].

Voraussetzungen

Entwicklungsumgebung	Erforderliche SPS-Bibliothek
TwinCAT3.1 4024.56	Tc3_BA2_Common ab V2.2.23.0
