F_BA_LogMessage

F_BA_LogMessage 1:

Intern arbeitet die Funktion F_BA_LogMessage mit dem Baustein FB_FormatString.
Im ersten Durchlauf wird ein Melde-String aus sLogText erzeugt. Der Text sLogText braucht neben dem Meldetext eine gültige Formatspezifikation.
Dem daraus entstandenen Text wird im zweiten Durchlauf von FB_FormatString ein Textargument in eckigen Klammern vorangestellt.

Beispiel

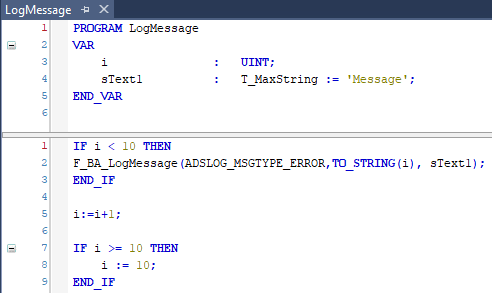

F_BA_LogMessage 2:

Die Funktion F_BA_LogMessage wird in zehn aufeinanderfolgenden Zyklen durchlaufen, danach nicht mehr. Der Logtyp ist ADSLOG_MSGTYPE_ERROR, das bedeutet, die Meldeausgabe ist vom Typ Fehlermeldung. Der Variable sLogCode wird die Laufvariable i zugeordnet, welche im Text in eckigen Klammern auftritt. Die Eingangsvariable sLogText der Funktion enthält den Text "Message".

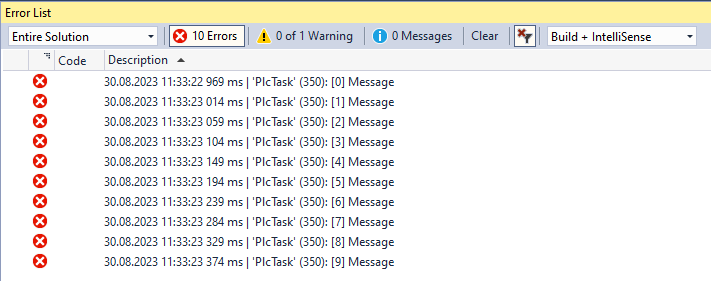

Ausgabe

F_BA_LogMessage 3:

Der erzeugte Code dient zur Identifizierung einer bestimmten Stelle im Quellcode. Das oben gezeigte Beispiel dient zur Verdeutlichung der Funktionsweise dieser Funktion. Grundsätzlich sollen zur Erzeugung der Log Messages explizit ein markantes Kürzel (z.B. „IO50“ wenn innerhalb der Methode InitObject in Zeile 50 eine Meldung ausgegeben wird) angegeben sein.

Damit wird ein Fehler zur Laufzeit angezeigt und durch die Tastenkombination „Strg+F“ wird die fehlerhafte Stelle erreicht.

Syntax

FUNCTION F_BA_LogMessage
VAR_INPUT
  nLogType    : DWORD     := ADSLOG_MSGTYPE_ERROR;
  sLogCode    : STRING    := '';
  sLogText    : T_MaxString;
END_VAR

F_BA_LogMessage 4: Eingänge

Name

Typ

Beschreibung

nLogType

DWORD

Logtyp, der als Maske gesetzt werden kann. Die Meldung wird dann je nach Setzen dieser Maske ausgegeben. Die Maske für ADSLOG_MSGTYPE_LOG wird intern mit gesetzt.

sLogCode

STRING

Ein Argument in textueller Form, welches der Meldung vorangestellt wird.

sLogText

T_MaxString

Meldung als Text

Voraussetzungen

Entwicklungsumgebung

Erforderliche SPS-Bibliothek

TwinCAT3.1 4024.35

Tc3_BA2_Common ab V2.1.20.0
