FB_SMISendSMICommand

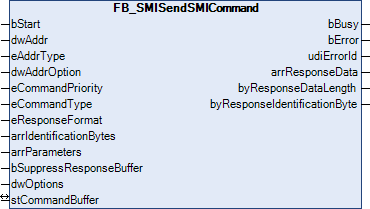

FB_SMISendSMICommand 1:

Der Funktionsbaustein FB_SMISendSMICommand dient zum allgemeinen Senden eines SMI-Kommandos. Hierzu muss der genaue Aufbau eines SMI-Befehls und die Funktionsweise der KL6831/KL6841 bekannt sein. Der Einsatz dieses Funktionsbausteins ist nur notwendig, wenn ein SMI-Befehl versendet werden soll, der nicht durch die anderen SPS-Funktionsbausteine abgedeckt wird.

Eingänge

VAR_INPUT
  bStart                  : BOOL;
  dwAddr                  : DWORD := 0;
  eAddrType               : E_SMIAddrType := eSMIAddrTypeAddress;
  dwAddrOption            : DWORD := 0;
  eCommandPriority        : E_SMICommandPriority := eSMICommandPriorityMiddle;
  eCommandType            : E_SMICommandType := eSMICommandTypeWrite;
  eResponseFormat         : E_SMIResponseFormat := eSMIResponseFormatDiagnosis;
  arrIdentificationBytes  : ARRAY [0..2] OF BYTE;
  arrParameters           : ARRAY [0..2] OF DWORD;
  bSuppressResponseBuffer : BOOL := FALSE;
  dwOptions               : DWORD := 0;
END_VAR

Name	Typ	Beschreibung
bStart	BOOL	Über eine positive Flanke an diesem Eingang wird der Funktionsbaustein aktiviert.
dwAddr	DWORD	Herstellercode (0-15), Adresse eines Teilnehmers (0-15), Bitfeld (16 Bit) für die Gruppenadressierung oder Slave-Id (32 Bit Key-Id). Wird ein Sammelruf (Broadcast) versendet, so hat dieser Eingang keine Bedeutung.
eAddrType	E_SMIAddrType	Legt fest, ob der Eingang dwAddr als Herstellercode, Adresse eines Teilnehmers, zur Gruppenadressierung oder als Slave-Id ausgewertet werden soll.
dwAddrOption	DWORD	Wird das SMI-Gerät per Slave-Id adressiert (eAddrType = eSMIAddrTypeSlaveId), so muss über diesen Eingang der Herstellercode angegeben werden.
eCommandPriority	E_SMICommandPriority	Priorität (hoch, mittel oder niedrig), mit der der Befehl von der SPS-Bibliothek abgearbeitet wird.
eCommandType	E_SMICommandType	Kommandoart: Schreiben/Lesen. Dieser Parameter beeinflusst das Bit 5 vom Startbyte des SMI-Telegramms.
eResponseFormat	E_SMIResponseFormat	Antwortformat: Diagnose-Sonderformat/Standard. Dieser Parameter beeinflusst das Bit 6 vom Startbyte des SMI-Telegramms.
arrIdentificationBytes	ARRAY OF BYTE	Ein SMI-Telegramm kann aus bis zu 3 Blöcken bestehen. Jeder Block besitzt ein Kennungsbyte. Über dieses Array werden die drei Kennungsbytes definiert.
arrParameters	ARRAY OF DWORD	Ein SMI-Telegramm kann aus bis zu 3 Blöcken bestehen. Jeder Block besitzt bis zu vier Wertebytes. Über dieses Array werden die Wertebytes der einzelnen Blöcke definiert.
bSuppressResponseBuffer	BOOL	Wird dieser Eingang auf TRUE gesetzt, so wird der interne Software-Puffer nicht mit den Antworten des Funktionsbausteins FB_KL6831KL6841Communication() gefüllt.
dwOptions	DWORD	Reserviert für zukünftige Erweiterungen

Ein-/Ausgänge

VAR_IN_OUT
  stCommandBuffer : ST_SMICommandBuffer;
END_VAR

Name	Typ	Beschreibung
stCommandBuffer	ST_SMICommandBuffer	Verweis auf die Struktur zur Kommunikation (Puffer) mit dem FB_KL6831KL6841Communication()-Baustein

Ausgänge

VAR_OUTPUT
  bBusy                        : BOOL;
  bError                       : BOOL;
  udiErrorId                   : UDINT;
  arrResponseData              : ARRAY [0..7] OF BYTE;
  byResponseDataLength         : BYTE;
  byResponseIdentificationByte : BYTE;
END_VAR

Name	Typ	Beschreibung
bBusy	BOOL	Der Ausgang wird gesetzt, sobald der Funktionsbaustein einen Befehl verarbeitet und bleibt so lange aktiv, bis der Befehl abgearbeitet wurde.
bError	BOOL	Dieser Ausgang wird auf TRUE geschaltet, wenn bei der Ausführung eines Befehls ein Fehler aufgetreten ist. Der befehlsspezifische Fehlercode ist in udiErrorId enthalten. Durch das erneute Aktivieren des Funktionsbausteins über den Eingang bStart wird der Ausgang wieder auf FALSE zurückgesetzt.
udiErrorId	UDINT	Enthält den befehlsspezifischen Fehlercode des zuletzt ausgeführten Befehls. Wird durch das erneute Aktivieren des Funktionsbausteins über den Eingang bStart wieder auf 0 zurückgesetzt (siehe Fehlercodes).
arrResponseData	ARRAY OF BYTE	Die empfangenen Daten von den SMI-Geräten
byResponseDataLength	BYTE	Die Länge der empfangenen Daten in Bytes
byResponseIdentificationByte	BYTE	Das empfangene Kennungsbyte

Voraussetzungen

Entwicklungsumgebung	Einzubindende SPS-Bibliothek
TwinCAT ab v3.1.4020.14	Tc2_SMI ab 3.3.5.0
