SCIT_AlarmStop

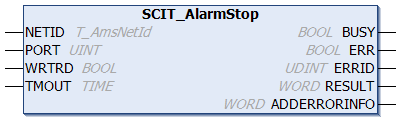

SCIT_AlarmStop 1:

Der Funktionsbaustein SCIT_AlarmStop dient als Hilfsbaustein um einen Alarm_Stop auf der Interbuskarte durchzuführen, die mit der NETID und dem PORT adressiert wird. Durch einen Alarm_Stop wird die Karte in den Zustand PAR_READY versetzt und alle Ausgänge zurückgenommen.

Eingänge

VAR_INPUT
    NETID    : T_AmsNetId;
    PORT     : T_AmsPort;
    WRTRD    : BOOL;
    TMOUT    : TIME := DEFAULT_ADS_TIMEOUT;
END_VAR

Name	Typ	Beschreibung
NETID	T_AmsNetId	Hier kann die Netzwerkadresse des Rechners angegeben werden, in dem die Karte eingebaut ist. Befindet sich die Karte auf demselben System kann auch ein Leerstring angegeben werden.
PORT	T_AmsPort	Beinhaltet die ADS-Portnummer der Karte, die vom TwinCAT-System vergeben wurde.
WRTRD	BOOL	Über eine positive Flanke an diesem Wert wird der Baustein aktiviert.
TMOUT	TIME	Maximale Zeit die bei der Ausführung des Kommandos nicht überschritten werden soll.

Ausgänge

VAR_INPUT
    BUSY       : BOOL;
    ERR        : BOOL;
    ERRID      : UDINT;
    RESULT     : WORD;
    ADDERRINFO : WORD;
END_VAR

Name	Typ	Beschreibung
BUSY	BOOL	Bei der Aktivierung des Funktionsbausteins wird dieser Ausgang gesetzt und bleibt gesetzt, bis eine Rückmeldung erfolgt.
ERR	BOOL	Sollte ein Fehler bei der Übertragung des Kommandos erfolgen, dann wird dieser Ausgang gesetzt, nachdem der BUSY-Ausgang zurückgesetzt wurde.
ERRID	UDINT	Liefert bei einem gesetzten ERR-Ausgang die ADS-Fehlernummer.
RESULT	WORD	Liefert das Ergebnis von der Karte zurück (Voraussetzung ist ein fehlerfreier ADS-Transport (ERR = FALSE)). RESULT = 0 kennzeichnet eine erfolgreiche Ausführung des Befehls. Ein Wert ungleich 0 beinhaltet die Fehlernummer der Phoenixkarte.
ADDERRORINFO	WORD	Enthält bei negativer Rückmeldung der Karte zusätzliche Fehlerinformationen (vgl. Befehlsbeschreibung der Phoenixkarte).

Voraussetzungen

Entwicklungsumgebung	Zielplattform	IO-Hardware	Einzubindende SPS-Bibliotheken (Kategoriegruppe)
TwinCAT v3.1.0	Keine, diese Funktionalität wird zur Zeit von TwinCAT 3 nicht unterstützt!	Phoenix: IBS SC/I-T; IBS SC/RI/RT-LK	Tc2_IoFunctions (IO)
