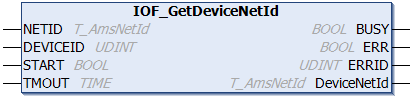

IOF_GetDeviceNetId

IOF_GetDeviceNetId 1:

Einigen IO-Geräten kann eine TwinCAT Netzwerkadresse während der Konfiguration im TwinCAT-System zugewiesen werden ( z.B. FC310x Profibuskarte oder CP9030-Karte ). Die Netzwerkadresse kann dann benutzt werden, um auf dem Gerät Firmware-Funktionen ausführen zu können. Der Funktionsbaustein IOF_GetDeviceNetId ermittelt die Netzwerkadresse anhand der Geräte-ID. Die Geräte-IDs werden während der Konfiguration vom TwinCAT-System festgelegt und können nicht vom Benutzer konfiguriert werden.

IOF_GetDeviceNetId 2: Eingänge

VAR_INPUT
    NETID     : T_AmsNetId;
    DEVICEID  : UDINT;
    START     : BOOL;
    TMOUT     : TIME := DEFAULT_ADS_TIMEOUT;
END_VAR

Name

Typ

Beschreibung

NETID

T_AmsNetId

Hier kann die Netzwerkadresse des TwinCAT-Rechners angegeben werden, auf dem das ADS-Kommando ausgeführt werden soll. Für den lokalen Rechner kann auch ein Leerstring angegeben werden.

DEVICEID

UDINT

Über die DeviceId (Geräte-ID) wird das IO-Gerät spezifiziert, auf dem die Funktion ausgeführt werden soll. Die Geräte-IDs werden während der Hardware-Konfiguration von TwinCAT-System festgelegt.

START

BOOL

Über eine positive Flanke an diesem Eingang wird der Baustein aktiviert.

TMOUT

TIME

Gibt die Timeout-Zeit an, die bei der Ausführung des Kommandos nicht überschritten werden darf.

IOF_GetDeviceNetId 3: Ausgänge

VAR_OUTPUT
    BUSY        : BOOL;
    ERR         : BOOL;
    ERRID       : UDINT;
    DeviceNetId : T_AmsNetId;
END_VAR

Name

Typ

Beschreibung

BUSY

BOOL

Bei der Aktivierung des Funktionsbausteins wird dieser Ausgang gesetzt und bleibt gesetzt, bis eine Rückmeldung erfolgt.

ERR

BOOL

Sollte ein Fehler bei der Übertragung des Kommandos erfolgen, dann wird dieser Ausgang gesetzt, nachdem der BUSY-Ausgang zurückgesetzt wurde.

ERRID

UDINT

Liefert bei einem gesetzten ERR-Ausgang die ADS-Fehlernummer.

DeviceNetId

T_AmsNetID

Die Netzwerkadresse eines IO-Gerätes als String.

Voraussetzungen

Entwicklungsumgebung

Zielplattform

IO Hardware

Einzubindende SPS-Bibliotheken (Kategoriegruppe)

TwinCAT v3.1.0

PC oder CX (x86, x64, ARM)

Alle IO-Geräte

Tc2_IoFunctions (IO)
