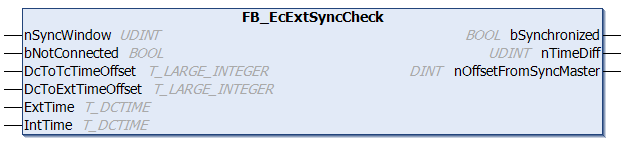

FB_EcExtSyncCheck

	Veralteter Funktionsbaustein Dieser Funktionsbaustein ist veraltet. Verwenden Sie stattdessen den Funktionsbaustein FB_EcExtSyncCheck64.

Der Funktionsbaustein FB_EcExtSyncCheck prüft, ob die interne und die externe Uhr synchron laufen. Siehe Funktionsbaustein FB_EcExtSyncCalcTimeDiff.

Eingänge

VAR_INPUT
   nSyncWindow    : UDINT;
   bNotConnected  : BOOL;
END_VAR

Name	Typ	Beschreibung
nSyncWindow	UDINT	Zeitfenster, innerhalb dessen die interne und die externe Uhr als synchron gelten.
bNotConnected	BOOL	TRUE = Verbindung zur externen Uhr ist unterbrochen.

Ein-/Ausgänge

VAR_IN_OUT
   DcToTcTimeOffset  : T_LARGE_INTEGER;
   DcToExtTimeOffset : T_LARGE_INTEGER;
   ExtTime           : T_DCTIME;
   IntTime           : T_DCTIME;
END_VAR

Name	Typ	Beschreibung
DcToTcTimeOffset	T_LARGE_INTEGER	Zeitoffset zwischen TwinCAT „Distributed Clock“-Systemzeit und TwinCAT Systemzeit
DcToExtTimeOffset	T_LARGE_INTEGER	Zeitoffset zwischen TwinCAT „Distributed Clock“-Systemzeit und externer Zeit
ExtTime	T_DCTIME	Externe Zeit im TwinCAT „Distributed Clock“-Systemzeit-Format
IntTime	T_DCTIME	Interne Zeit im TwinCAT „Distributed Clock“-Systemzeit-Format

Ausgänge

VAR_OUTPUT
   bSynchronized         : BOOL;
   nTimeDiff             : UDINT;
   nOffsetFromSyncMaster : DINT;
END_VAR

Name	Typ	Beschreibung
bSynchronized	BOOL	TRUE = externe und interne Uhr laufen synchron
nTimeDiff	UDINT	Aktuelle Zeitdifferenz beider Uhren
nOffsetFrom SyncMaster	DINT	Offset zum Sync Master

Voraussetzungen

Entwicklungsumgebung	Zielplattform	Einzubindende SPS- Bibliotheken
TwinCAT v3.1.0	PC oder CX (x86, x64, Arm^®)	Tc2_EtherCAT
