TwinCAT ECAD Import Projekt (Teip)

Der folgende Dialog öffnet sich, wenn File/New/Project oder Project/Properties angewählt wird. In diesem Dialog kann entschieden werden, welche ECAD Import/Export Dateien und TwinCAT Projekt Dateien dem Projekt hinzugefügt werden.

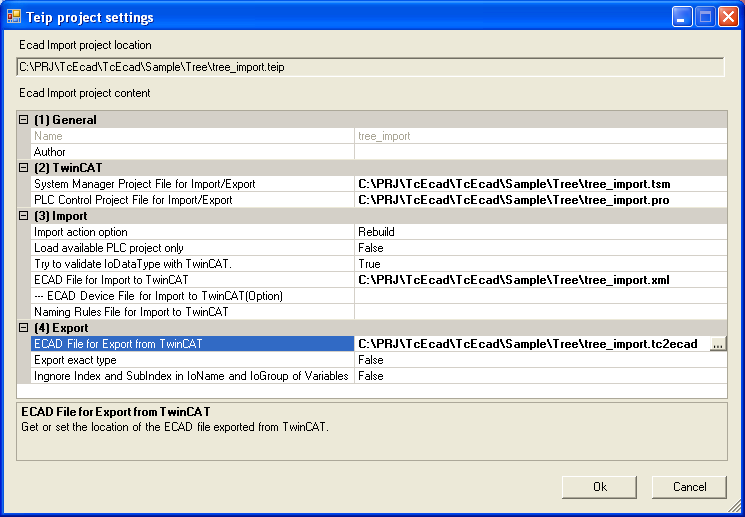

TwinCAT ECAD Import Projekt (Teip) 1:

Teip Dialog

Die Eingabe ist in vier Kategorien unterteilt:

1) General

Name : gibt den Namen des TwinCAT ECAD Import Projekts (Teip) an.

Author : Autor, optional.

2) TwinCAT

System Manager Project File for Import/Export: Dies ist zwingend erforderlich. Die Datei wird erzeugt/aktualisiert durch das Importieren der ECAD Datei. Oder eine ECAD Export Datei wird durch das Exportieren der TwinCAT Dateien erzeugt/aktualisiert.

PLC Control Project File for Import/Export : Dies ist zwingend erforderlich. Die Datei wird erzeugt/aktualisiert durch das Importieren der ECAD Datei. Oder eine ECAD Export Datei wird durch das Exportieren der TwinCAT Dateien erzeugt/aktualisiert.

3) Import

Import action option entscheidet, ob das TwinCAT Projekt wiederhergestellt (rebuild) oder aktualisiert (refreshed) wird.

Wenn Load available PLC projects TRUE ist wird das SPS Projekt nicht erzeugt, sondern nur für die verknüpften Variablen geladen.

WennTry to validate IoDataType with TwinCATTRUE ist, wird der gegebene Datentyp in der ECAD mxl Datei durch die System Manager IO Variablen für gültig erklärt.

the given DataType in ECAD xml file will be validated with System Manager IO Variabel data types.

ECAD File for Import to TwinCAT : Dies ist zwingend erforderlich für ein Teip. Diese Datei ist vom ECAD Konstruktionszeichnungsprogramm bereitgestellt, welches Dateien exportiert, die dem Schema "ECAD2TWINCAT.xsd" entsprechen.

--- ECAD Device File for Import to TwinCAT: (Optional): Separate ECAD Datei, die nur die "Geräte" Information enthält.

Namig Rules File for Import to TwinCAT: Ist optional, wenn Regeln vorhanden sind, die spezielle Zeichen aus der ECAD Datei austauschen, z.B. "ue" gegen "ü".

4) Export

ECAD File for Export from TwinCAT : Hier muss entschieden werden, ob die TwinCAT System Manager und/oder PLC Control Projekt Dateien existieren, und ob eine ECAD Datei via das TwinCAT ECAD Import Tool exportiert werden soll.

Export exact type : Zeigt an, ob ein genauer Produkt Revisionstyp für das EtherCAT Gerät vorliegt, oder nicht.

Ingnore Index and SubIndex in IoName and IoGroup of Variables muss immer FALSE sein. Die genaue Variableninformation wird exportiert.
