Chart-Registerkarte

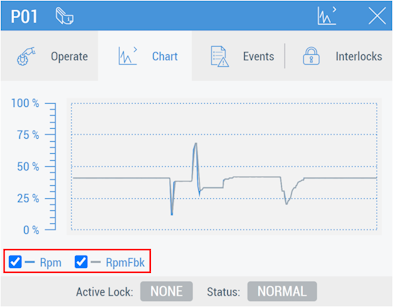

Der Satz von Diagrammen und Grenzwertlinien auf der Charts-Registerkarte hängt von der Art der DataAssembly ab, die der MTP PLC Library FB präsentiert. Die Diagramme können mit den entsprechenden Controls ausgeblendet werden:
Ein Beispiel für Grenzwertlinien:
Parameter
Die folgende Tabelle zeigt die Beschreibung der Faceplate_Chart.usercontrol-Parameter:
Parameter | Beschreibung | Typ | Beispiel |
|---|---|---|---|
DataSymbolPath1 | SymbolPath zu einer Variablen 1 | String | ADS.PLC1.GVL_MTP.H01.V |
DataSymbolPath2 | SymbolPath zu einer Variablen 2 | String | ADS.PLC1.GVL_MTP.H01.VFbk |
DataSymbolPath3 | SymbolPath zu einer Variablen 3 | String | ADS.PLC1.GVL_MTP.H01.VInt |
SclMin | Mindestwert der Chartskala | REAL | %s%ADS.PLC1.GVL_MTP.V03::PosSclMin%/s%, der beim Binden wie folgt aussieht:
|
SclMax | Höchstwert der Chartskala | REAL | %s%ADS.PLC1.GVL_MTP.V03::PosSclMax%/s%, der beim Binden wie folgt aussieht:
|
Unit | Einheiten | Nummer | %s%ADS.PLC1.GVL_MTP.V03::PosUnit%/s%, der beim Binden wie folgt aussieht:
|
HHHEn | Die Linie für HiHiHi Limit anzeigen | BOOL |
|
HHH | Linie für HiHiHi Limit | REAL | 90 oder
|
HHEn | Die Linie für HiHi Limit anzeigen | BOOL |
|
HH | Linie für HiHi Limit | REAL | Siehe Beispiele für HHH |
HEn | Die Linie für Hi Limit anzeigen | BOOL |
|
H | Linie für Hi Limit | REAL | Siehe Beispiele für HHH |
LEn | Die Linie für Low Limit anzeigen | BOOL |
|
L | Linie für Low Limit | REAL | Siehe Beispiele für HHH |
LLEn | Die Linie für LowLow Limit anzeigen | BOOL |
|
LL | Linie für LowLow Limit | REAL | Siehe Beispiele für HHH |
LLLEn | Die Linie für LowLowLow Limit anzeigen | BOOL |
|
LLL | Linie für LowLowLow Limit | REAL | Siehe Beispiele für HHH |
Variablen, die in DataSymbolPath[N] (N ist eine Zahl, z. B. 1, 2, 3) gesetzt sind, werden beim Konfigurieren des Faceplates im TwinCAT HMI Engineering automatisch historisiert. Dasselbe geschieht bei der Verwendung von SPS-Attributen, aber der Variable sollte das Chart-Attribut vorangestellt werden (siehe Beispiel für die Konfiguration der Chart-Registerkarte mit SPS-Attributen).
Wiederverwendung der Chart-Registerkarte mit der Registerkarten-Eigenschaft
Faceplate_Chart.usercontrol kann als angepasste Registerkarte für ein Faceplate verwendet werden. Es können maximal drei Variablen ausgewählt werden, um Diagramme zu zeichnen.
 | Symbole als historisiert festlegen Um das Diagramm anzuzeigen, sollten die Symbole, die an die DataSymbolPath1 ... DataSymbolPath3-Parameter gebunden sind, als Historized eingestellt werden. |

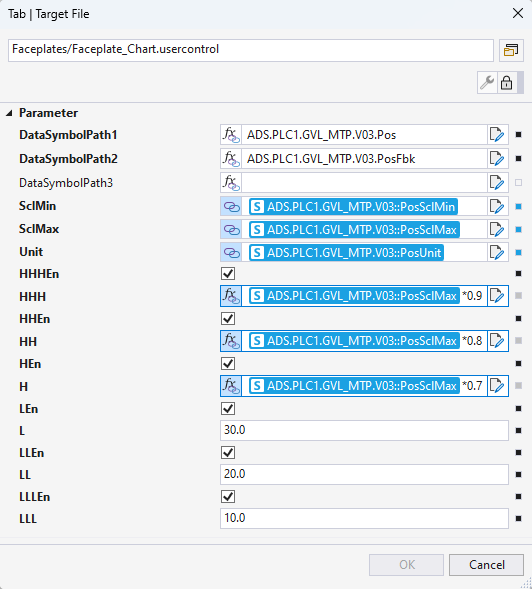

Faceplates/Faceplate_Chart.usercontrol sollte für die Target File-Eigenschaft im Fenster zur Registerkarten-Konfiguration gewählt werden. Ein Beispiel für eine Parameterkonfiguration ist unten dargestellt:
- DataSymbolPath1... DataSymbolPath3 sollte als Pfad zur SPS-Variable eingegeben werden (manuell, nicht aus der Dropdown-Liste ausgewählt).
- SclMin, SclMax, Unit und Grenzwerte sollten als Symbole verknüpft oder als JavaScript-Ausdrücke eingegeben werden.

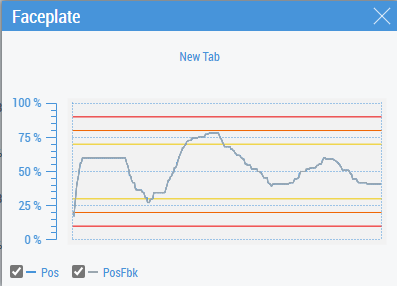

Das Ergebnis der Konfiguration ist unten dargestellt:
