Architektur

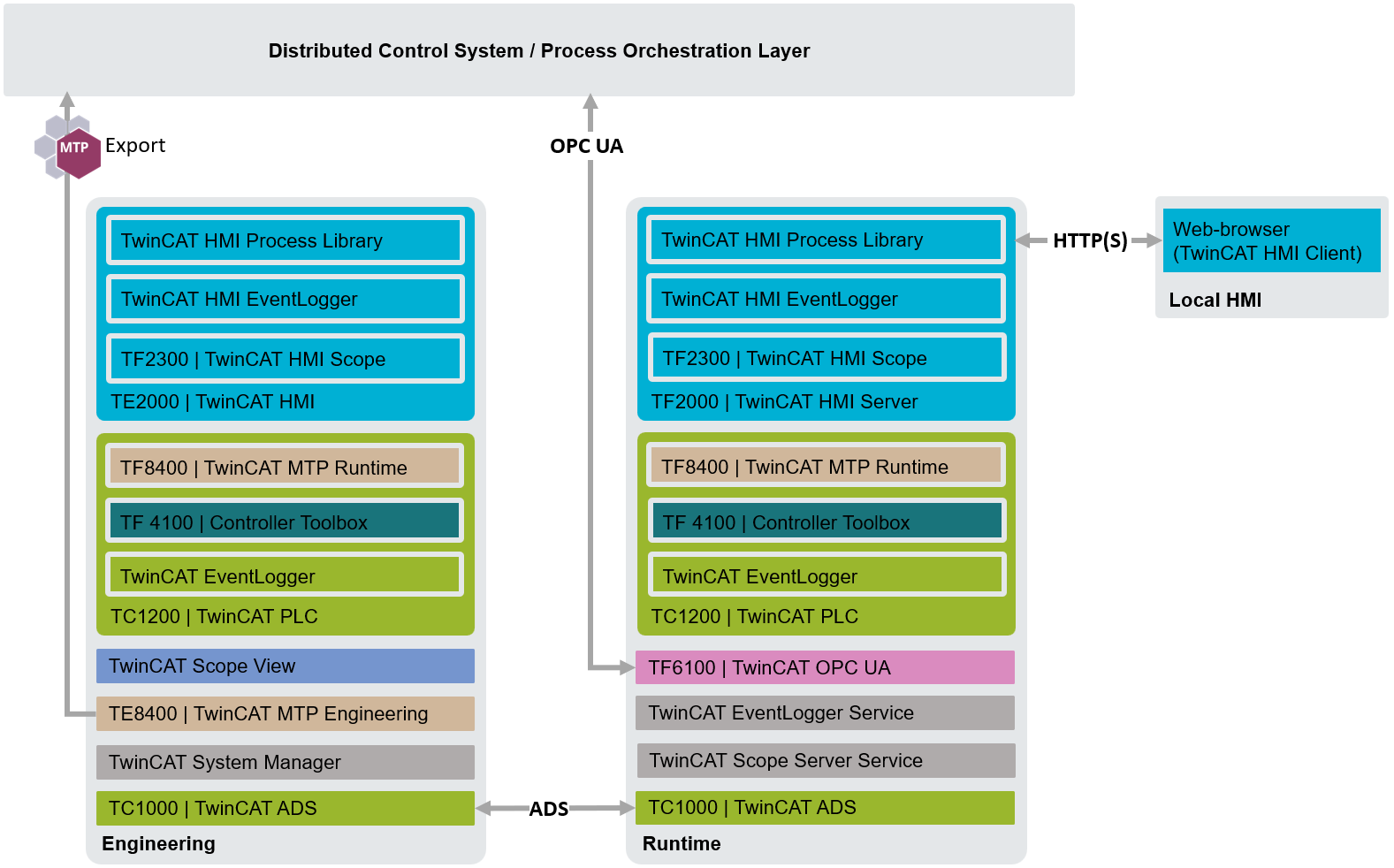

In der folgenden Abbildung ist die TwinCAT HMI Process Library im Verhältnis zu den anderen TwinCAT-Komponenten dargestellt. Diese Informationen sind umfassender als im Kapitel Systemarchitekturen. Es sind nicht alle TwinCAT-Komponenten enthalten, aber es vermittelt einen Eindruck von der Funktionsweise und den Interaktionen der TwinCAT HMI Process Library.
Die TwinCAT HMI Process Library ist eine Erweiterung von TwinCAT HMI. TwinCAT HMI Engineering und TwinCAT HMI Server müssen jeweils verwendet werden, um Projekte zu entwickeln und auszuführen, die die Bibliothek verwenden.
Die TwinCAT HMI Process Library erhält Ereignisse vom TwinCAT EventLogger. Sie benötigt deshalb diese Komponenten:
- den TwinCAT HMI EventLogger zur Anzeige von Ereignissen im HMI und zum Abrufen von Ereignissen aus dem EventLogger
- die TwinCAT EventLogger-Bibliothek (optional) auf SPS-Ebene zum Generieren und Abrufen von Ereignissen aus dem EventLogger
- den TwinCAT EventLogger Service auf einer Runtime zur Behandlung von Ereignissen auf OS-Ebene
Die TwinCAT HMI Process Library kann mit der TwinCAT-Scope-Funktionalität Diagramme zeichnen. Dazu benötigt sie die folgenden Optionen:
- TwinCAT HMI Scope
- TwinCAT Scope View auf der Engineering-Seite zum Erstellen und Konfigurieren von Diagrammen
- TwinCAT Scope Server Service zum Handling der Scope-Daten auf OS-Ebene
TwinCAT MTP Runtime ist optional. Sie bietet standardisierte FBs für technologische Anlagen.
Mit der TwinCAT HMI Process Library lassen sich lokale HMIs für Systeme erstellen, die von POL/DCS gesteuert werden. Die folgende Abbildung zeigt die Architektur eines solchen Systems:
Weitere Informationen finden Sie in den Dokumentationen TE8400 | TwinCAT 3 MTP Engineering und TF8400 | TwinCAT 3 MTP Runtime.
