Anschlussbelegung und LED-Anzeigen
| |
Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich! Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Montage, Demontage oder Verdrahtung der Busklemmen beginnen! |
KL2521-xxxx - Anschlussbelegung
Klemmstelle | Nr. | Kommentar |
|---|---|---|
+A | 1 | Ausgang +A |
+B | 2 | Ausgang +B |
+T | 3 | Eingang T (KL2521-0010: Ausgang T) |
GND T, Z | 4 | Signalmasse für die Ausgänge |
-A | 5 | Ausgang -A |
-B | 6 | Ausgang -B |
+Z | 7 | Eingang Z (KL2521-0010: Ausgang Z) |
Schirm | 8 | Schirm |
KL2521-xxxx - LED-Anzeigen
LED | Farbe | Beschreibung |
|---|---|---|
Signal-LED A, B | grün | Die vier LEDs leuchten mit aktiven Signalpegeln der Ein- und Ausgänge. Die LED für den aktiven Frequenzausgang A oder B kann bei hohen Frequenzen nur noch als leuchten mit halber Helligkeit wahrgenommen werden. Bei aktiviertem Watchdog (Feature.2 = 0 !!!) schaltet die Klemme die Ausgänge ab bzw. gibt einen in Register 35 eingestellten Wert aus, falls innerhalb 100 ms keine neuen Prozessdaten zur Klemme übergeben werden. |
Anschluss der Eingänge (KL2521-0000, KL2521-0024)

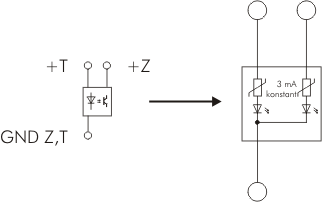

Die optisch isolierten Eingänge sind mit einer Strombegrenzung vor Überlastung geschützt. Die Betriebsspannung kann ohne weitere externe Beschaltung im Bereich zwischen 5 V ... 24 VDC liegen. Der Anschluss GND ist die gemeinsame Masse der beiden Eingänge T und Z. Das Schaltbild zeigt die interne Schaltung der beiden Eingänge:
Anschluss der Ausgänge
Schaltungsbeispiele für den Ausgang A, sie gelten sinngemäß auch für Ausgang B.
KL2521-0000, KL2521-0010
Die Ausgänge A und B der KL2521 können in unterschiedlichen Anschlussarten benutzt werden. Ein integrierter DC/DC-Wandler versorgt die Ausgangsstufe beider Kanäle A und B mit einer galvanisch isolierten Spannung (5 V).

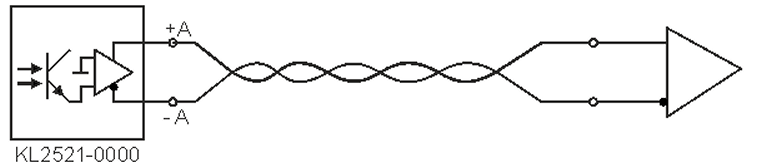

- Anschluss an RS485/RS232-Receiver
Der Ausgang kann als RS485 oder RS232-Ausgang betrieben werden. Die Schaltung erzeugt die nötigen Differenzsignale.

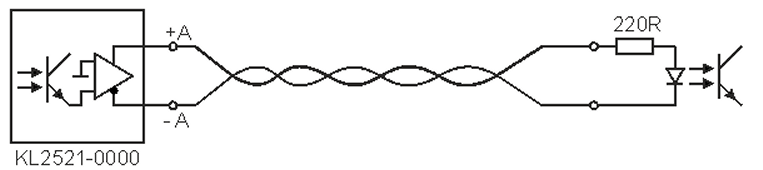

- Anschluss an Optokoppler (ohne externe Versorgungsspannung)
Die Ausgänge können für den direkten Anschluss eines Optokopplers eingesetzt werden. Die Ausgangsstufe liefert den nötigen Ausgangsstrom mit einer internen Versorgungsspannung von 5 V.

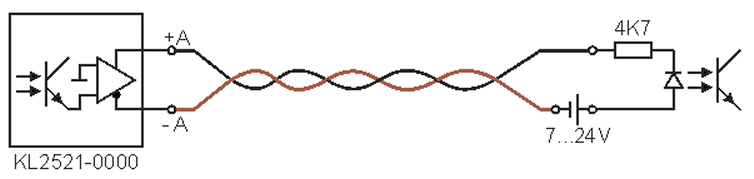

Anschluss an Optokoppler (mit externer Versorgungsspannung)

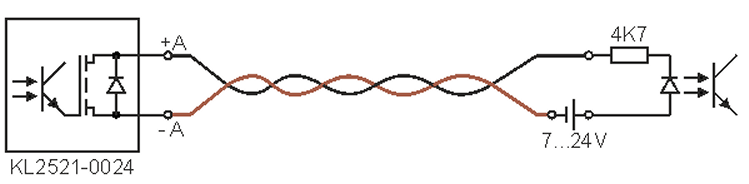

Zum Anschluss an Eingänge mit großen Eingangswiderständen kann bei der KL2521-0024 eine externe Versorgungsspannung (bis zu 24 V) genutzt werden um den erforderlichen Strom zu treiben.
 | Betrieb mit externer Versorgungsspannung abhängig von der Hardware-Version Der Betrieb mit externer Versorgungsspannung ist abhängig von der Hardware-Version der Klemme:
|
- KL2521-0000 bis Hardware-Version 03
- Anstelle der Hardware-Version 04 (oder höher) verwenden Sie die Sondervariante KL2521-0024
Zur Bestimmung der Hardware-Version s. Kapitel Ausgabestände der Dokumentation

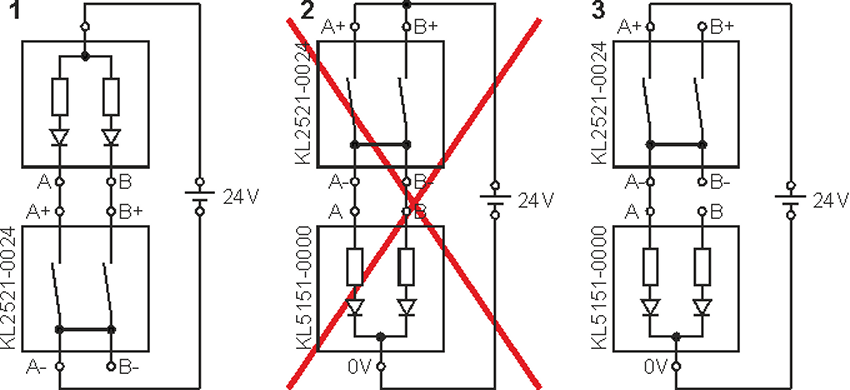

KL2521-0024 - Anschluss an externe Elektronik
Beachten Sie, beim Anschluss an externe Elektronik, dass die Klemmstellen A- des ersten und B- des zweiten Kanals einer KL2521-0024 intern miteinander verbunden sind.
Dies erlaubt den zweikanaligen Anschluss von externer Elektronik, wenn die KL2521-0024 wie in Beispiel 1 gezeigt die Masse des angeschlossenen Gerätes schaltet.
| Hinweise zum Anschluss an externe Elektronik
|
KL2521-0010 - Anschluss der zusätzlichen Ausgänge T, Z

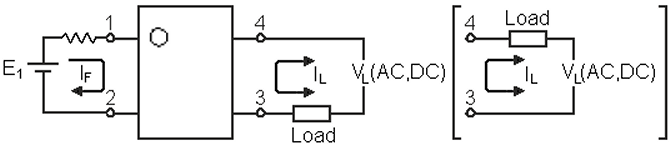

Der Ausgang ist durch einen MOSFET-Schalter realisiert und kann AC/DC-Spannungen bis 230 V schalten. Der maximale Strom ist 100 mA. DC-Spannungen können negativ und positiv geschaltet benutzt werden.
Ausgang T, Z
Anschlusstechnik
