Konfiguration: IP41xx-B310
Sie haben bei der IP41xx-B310 die Möglichkeit zwischen zwei verschiedenen Mapping-Typen auszuwählen:
- Das kompakte Mapping beschreibt rein die Ausgangsnutzdaten, d.h. 4 Ausgangsworte (für jeden Kanal 16 Bit).
- Das komplexe Mapping hat zusätzlich ein Control- und ein Status-Byte, das bei den IP41xx.B310 nur für die Registerkommunikation genutzt werden kann. Mapping 4 x 3 Byte Input und Output.
Diese Einstellungen können nur für ein gesamtes Modul eingestellt werden (nicht kanalbezogen).

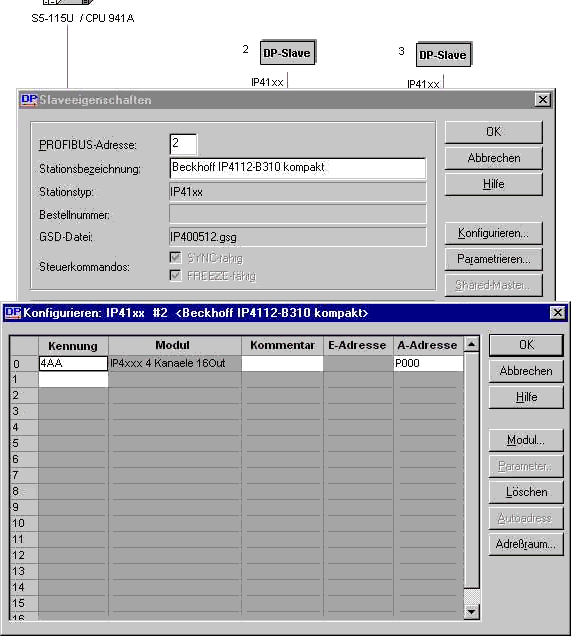

Beispiel für kompaktes Mapping:

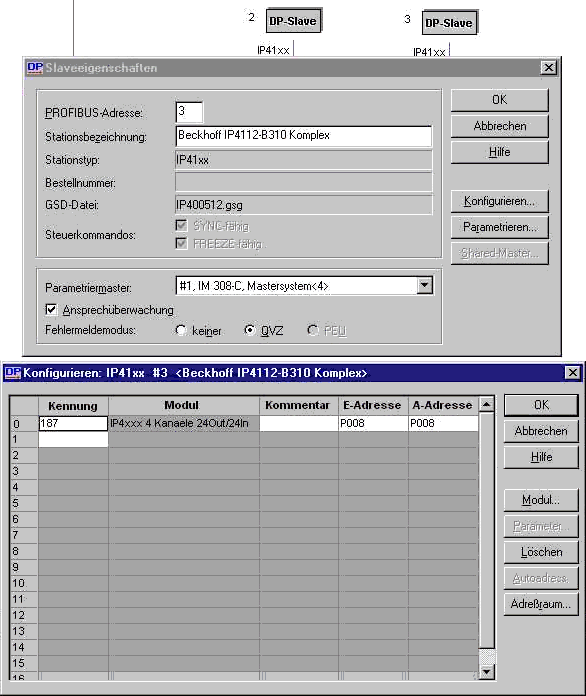

Beispiel für komplexes Mapping:

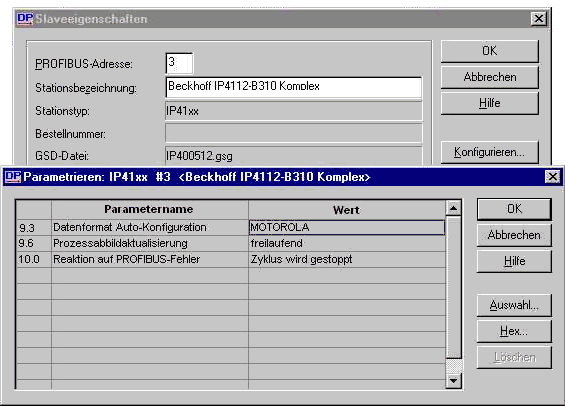

Sie können auch die User-Parameter ändern (siehe Konfigurationsdateien).
