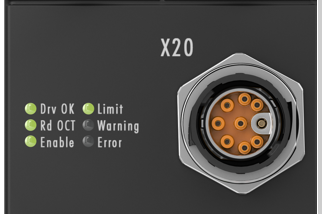

Status-LEDs

Drv OK

leuchtet grün

Die Treiberstufe ist betriebsbereit.

Rd OCT

blinkt grün

Das elektronische Typenschild wird gelesen.

Enable

grün

Die Treiberstufe ist freigegeben.

Die LED ist mit Bit 1 und 2 des Statuswortes¹⁾ verknüpft.

Limit

orange

Limit erreicht (z. B. Torque- oder Drehzahllimit).

Die LED ist mit Bit 11 des Statuswortes¹⁾ verknüpft.

Warning

blinkt

Fehler beim Lesen des elektronischen Typenschilds.

orange

Warnung. Der Schwellwert für "Warning" ist überschritten.

Mögliche Gründe:

• Motor-Auslastung (I²T) ist höher als 100%
• Die Motor-Endstufe ist nicht aktiviert
• Maximale Betriebstemperatur überschritten

Die LED ist mit Bit 7 des Statuswortes¹⁾ verknüpft.

Error

rot

Fehler. Der Schwellwert für "Error" ist überschritten.

Mögliche Gründe:

• Überstrom
• Spannung nicht vorhanden
• Feedback nicht angeschlossen
• max. Temperatur (100°C) überschritten

Die LED ist mit Bit 3 des Statuswortes¹⁾ verknüpft.
