RS485
Sie können die RS845-Kommunikation in zwei Varianten betreiben:
- Ohne Diagnose
- Mit Diagnose der Sendedaten

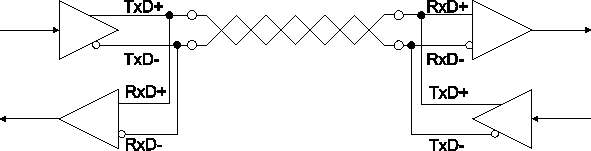

RS485: 2-Draht Verbindung in Bus-Struktur zu RS485-Gerät(en)
Bus-Struktur, Halbduplex-Datenübertragung
Folgende CoE-Objekte müssen eingestellt werden
Index | Name | Bedeutung | Datentyp | Flags | Setting | |
|---|---|---|---|---|---|---|
F800:0n | Interface Type Ch n | 0x00 | RS232 | BIT1 | RW | 0x01 (1dez) |
0x01 | RS485/422 | |||||
Index | Name | Bedeutung | Datentyp | Flags | Setting | |
|---|---|---|---|---|---|---|
80n0:06 | Enable half duplex channel n | 0bin | Vollduplex: gesendete Daten werden mitgehört. Das Bit hat im RS232- und im RS422-Betrieb keine Auswirkungen | BOOLEAN | RW | 1bin (default) |
1bin | Halbduplex: Der Empfang der von der Box selbst gesendeten Daten wird unterdrückt | |||||
Index | Name | Bedeutung | Datentyp | Flags | Setting | |
|---|---|---|---|---|---|---|
80n0:07 | Enable point to point connection (RS422) Channel n | 0bin | Das Modul wird nach dem RS485-Standard in einer Busstruktur genutzt. | BOOLEAN | RW | 0bin |
1bin | Das Modul wird für eine Punkt zu Punkt Verbindung genutzt (RS422). | |||||

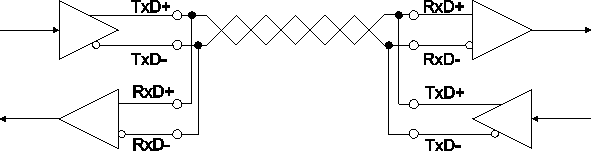

RS485: 2-Draht Verbindung mit externer Brücke in Bus-Struktur zu RS485-Gerät(en)
Bus-Struktur, Halbduplex-Datenübertragung mit Diagnose der gesendeten Daten
Folgende CoE-Objekte müssen eingestellt werden
Index | Name | Bedeutung | Datentyp | Flags | Setting | |
|---|---|---|---|---|---|---|
F800:0n | Interface Type Ch n | 0x00 | RS232 | BIT1 | RW | 0x01 (1dez) |
0x01 | RS485/422 | |||||
Index | Name | Bedeutung | Datentyp | Flags | Setting | |
|---|---|---|---|---|---|---|
80n0:06 | Enable half duplex channel n | 0bin | Vollduplex: gesendete Daten werden mitgehört. Das Bit hat im RS232- und im RS422-Betrieb keine Auswirkungen | BOOLEAN | RW | 0bin |
1bin | Halbduplex: Der Empfang der von der Box selbst gesendeten Daten wird unterdrückt | |||||
Index | Name | Bedeutung | Datentyp | Flags | Setting | |
|---|---|---|---|---|---|---|
80n0:07 | Enable point to point connection (RS422) Channel n | 0bin | Das Modul wird nach dem RS485-Standard in einer Busstruktur genutzt. | BOOLEAN | RW | 0bin |
1bin | Das Modul wird für eine Punkt zu Punkt Verbindung genutzt (RS422). | |||||
