Verdrahtung

Hinweis

Beschädigung von Geräten möglich

Setzen Sie das Bus-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Montage, Demontage oder Verdrahtung der Klemmenmodule beginnen!

Anschluss der Versorgungsspannungen und Anschlussbelegung

Variante 1: 24 V Versorgungsspannung über Klemmverbinder X8

Zur Spannungsversorgung des EM-Moduls ist der Klemmverbinder X8 (siehe Abb. Klemmverbinder für Spannungsversorgung) mit der 24 V Versorgungsspannung zu verbinden.

Klemmverbinder für Spannungsversorgung

Hinweis

Beschädigung des Moduls möglich, Summenstrom beachten!

Unabhängig vom maximalen Ausgangsstrom der Einzelkanäle des Moduls darf der maximale Summenstrom der über den Klemmverbinder X8 fließt, 10 A nicht überschreiten (siehe Technische Daten)!

Variante 2: Alternative 24 V Versorgung des Moduls

Die Grafik zeigt den alternativen Anschluss der Versorgungsspannung für die digitalen Ein- und Ausgänge, sowie die weitere Anschlussbelegung des Moduls.

Verdrahtung 1:

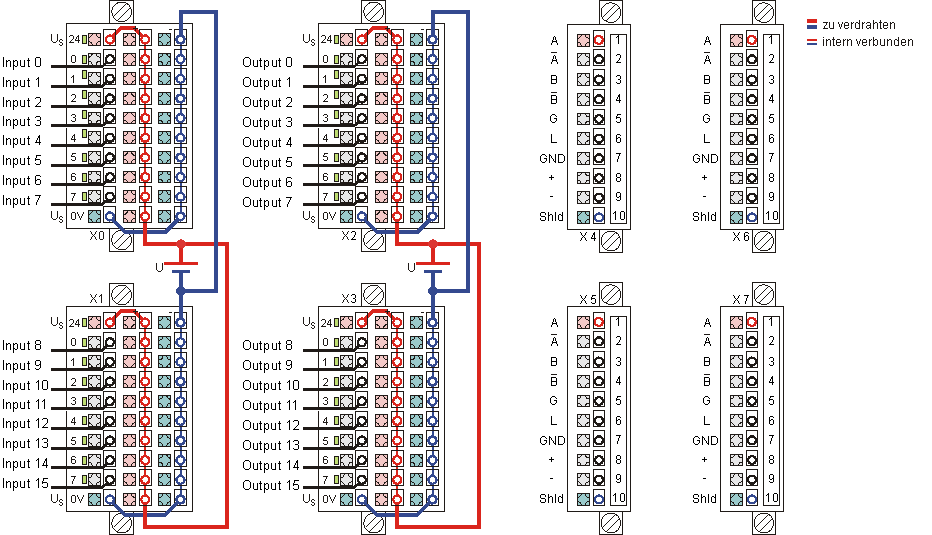

Anschlussbelegung des Moduls mit alternativer Spannungsversorgung
Verdrahtung 2:

Alternative 24 V Spannungsversorgung des EM-Moduls

Verbinden Sie zur alternativen Versorgung (US) des EM-Moduls bei den Steckverbindern X0-X3 (siehe Abb. Anschlussbelegung des Moduls mit alternativer Spannungsversorgung)

    • die positive Versorgungsspannung mit der Klemmstelle +24 V
    • die negative Versorgungsspannung mit der Klemmstelle 0 V

    Anschlussbelegung für Klemmverbinder X0 - X1

    Digitale Eingänge, Kanal 0 - 15 (16 Kanäle)

    (mit Steckverbinder ZS2001-0002 oder ZS2001-0004)

    Anschluss

    Klemmstelle

    auf EM/KM-Steckverbinder

    24 V

    24

    X0

    Eingang 0

    0

    X0

    Eingang 1

    1

    X0

    Eingang 2

    2

    X0

    Eingang 3

    3

    X0

    Eingang 4

    4

    X0

    Eingang 5

    5

    X0

    Eingang 6

    6

    X0

    Eingang 7

    7

    X0

    0 V

    0 V

    X0

    24 V

    24

    X1

    Eingang 8

    0

    X1

    Eingang 9

    1

    X1

    Eingang 10

    2

    X1

    Eingang 11

    3

    X1

    Eingang 12

    4

    X1

    Eingang 13

    5

    X1

    Eingang 14

    6

    X1

    Eingang 15

    7

    X1

    0 V

    0 V

    X1

    Anschlussbelegung für Klemmverbinder X2 - X3

    Digitale Ausgänge, Kanal 0 - 15 (16 Kanäle)

    (mit Steckverbinder ZS2001-0002 oder ZS2001-0004)

    Anschluss

    Klemmstelle

    auf EM/KM-Steckverbinder

    24 V

    24

    X2

    Ausgang 0

    0

    X2

    Ausgang 1

    1

    X2

    Ausgang 2

    2

    X2

    Ausgang 3

    3

    X2

    Ausgang 4

    4

    X2

    Ausgang 5

    5

    X2

    Ausgang 6

    6

    X2

    Ausgang 7

    7

    X2

    0 V

    0 V

    X2

    24 V

    24

    X3

    Ausgang 8

    8

    X3

    Ausgang 9

    9

    X3

    Ausgang 10

    10

    X3

    Ausgang 11

    11

    X3

    Ausgang 12

    12

    X3

    Ausgang 13

    13

    X3

    Ausgang 14

    14

    X3

    Ausgang 15

    15

    X3

    0 V

    0 V

    X3

    Anschlussbelegung für Klemmverbinder X4 - X7

    Inkremental Enkoder und analoge Ausgänge

    (mit Steckverbinder ZS2001-0005)

    Anschluss

    Klemmstelle

    auf EM/KM-Steckverbinder

    Enkoder 1, Eingang A

    1

    X4

    Enkoder 1, Eingang /A

    2

    X4

    Enkoder 1, Eingang B

    3

    X4

    Enkoder 1, Eingang /B

    4

    X4

    Enkoder 1, Gate

    5

    X4

    Enkoder 1, Latch

    6

    X4

    Masse

    7

    X4

    Analoger Ausgang 1, +10 V

    8

    X4

    Analoger Ausgang 1, -10 V

    9

    X4

    Schirm

    10

    X4

    Enkoder 2, Eingang A

    1

    X5

    Enkoder 2, Eingang /A

    2

    X5

    Enkoder 2, Eingang B

    3

    X5

    Enkoder 2, Eingang /B

    4

    X5

    Enkoder 2, Gate

    5

    X5

    Enkoder 2, Latch

    6

    X5

    Masse

    7

    X5

    Analoger Ausgang 2, +10 V

    8

    X5

    Analoger Ausgang 2, -10 V

    9

    X5

    Schirm

    10

    X5

    Enkoder 3, Eingang A

    1

    X6

    Enkoder 3, Eingang /A

    2

    X6

    Enkoder 3, Eingang B

    3

    X6

    Enkoder 3, Eingang /B

    4

    X6

    Enkoder 3, Gate

    5

    X6

    Enkoder 3, Latch

    6

    X6

    Masse

    7

    X6

    Analoger Ausgang 3, +10 V

    8

    X6

    Analoger Ausgang 3, -10 V

    9

    X6

    Schirm

    10

    X6

    Enkoder 4, Eingang A

    1

    X7

    Enkoder 4, Eingang /A

    2

    X7

    Enkoder 4, Eingang B

    3

    X7

    Enkoder 4, Eingang /B

    4

    X7

    Enkoder 4, Gate

    5

    X7

    Enkoder 4, Latch

    6

    X7

    Masse

    7

    X7

    Analoger Ausgang 4, +10 V

    8

    X7

    Analoger Ausgang 4, -10 V

    9

    X7

    Schirm

    10

    X7
