Prozessdaten

Die EM37xx-Klemmen bieten je Analogkanal folgende Prozessdaten zur Übertragung an:

Value	16 (Bit) Wert, nach Durchlauf der Prozessdatenkette Auflösung: EM3701: 0,1 mbar EM3702, EM3712: 1 mbar
Status	16 (Bit) Statusinformationen

Am Beispiel der EM3702 (2 Kanäle: 0 – 7,5 bar) werden im Folgenden die Einstellungen erläutert. Die Angaben sind gültig für TwinCAT 2.11 ab Build 1544 und XML-Revision ab EM37xx-0000-0016.

Interpretation Value-& Status-Variable

Die Klartextdarstellung der Bitbedeutungen des Status-Word ist insbesondere bei der Inbetriebnahme, aber auch zur Verlinkung mit dem SPS-Programm hilfreich.

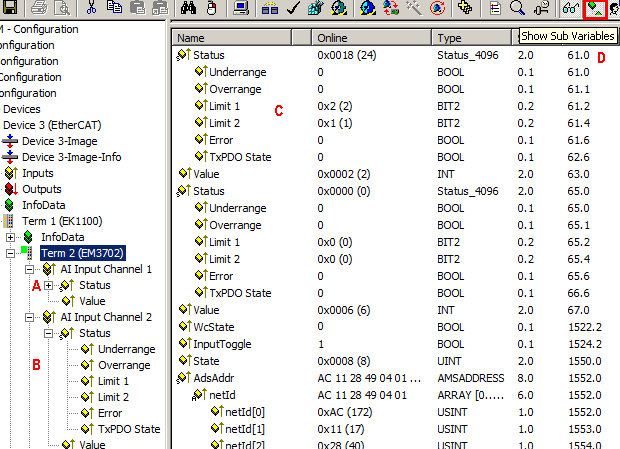

Durch Rechtsklick auf die Statusvariable im Konfigurationsbaum (A) kann die Struktur zur Verlinkung geöffnet werden (B).

Um in der Online-Anzeige (C) ebenfalls die Bitbedeutungen in Klartext lesen zu können, können mit dem Button “Show Sub Variables“ (D) allgemein alle Untervariablen angezeigt werden, so auch die Strukturinhalte des Status-Word.

Darstellung der Analogwerte für EM3701

Die analogen Eingangswerte werden vom Klemmenmodul wie folgt dargestellt:

Differenzdruck	Dezimal [0,1 mbar]	Hexadezimal [0,1 mbar]
-100 mbar	-1000	0xFC18
0 mbar	0	0x0000
+100 mbar	+1000	0x03E8

Darstellung der Analogwerte für EM3702

Die analogen Eingangswerte werden vom Klemmenmodul wie folgt dargestellt:

Druck	Dezimal [1 mbar]	Hexadezimal [1 mbar]
0 mbar	0	0x0000
7500 mbar	7500	0x1D4C

Darstellung der Analogwerte für EM3712

Die analogen Eingangswerte werden vom Klemmenmodul wie folgt dargestellt:

Druck	Dezimal [1 mbar]	Hexadezimal [1 mbar]
-1000 mbar	-1000	0xFC18
0 mbar	0	0x0000
1000 mbar	1000	0x03E8

Nach Linksklick auf Value (A) wird im Karteireiter Online sowohl die graphische Darstellung des Online - Wertes (C) als auch die zugehörige Einheit (B) angezeigt.
