Einbaulagen

Für weitere Informationen zu Einbaulagen siehe EtherCAT SystemDokumentation.

Ergänzende Benennungen der verschiedenen Einbaulagen für den Supportfall

Einbaulagen seitlich-horizontal

Einbaulagen 1:

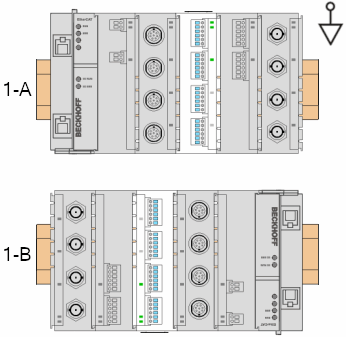

Abb.241: Tragschiene mit Klemmenblock seitlich-horizontal montiert
  • 1-A: seitlich: von links nach rechts
  • 1-B: seitlich: von rechts nach links

Einbaulagen seitlich-vertikal

Alle anderen Einbaulagen (2-A, 2-B und 3-A, 3-B) zeichnen sich durch davon abweichende räumliche Lage der Tragschiene aus.

Auch in diesen Einbaulagen empfiehlt sich die Anwendung der oben angegebenen Mindestabstände zur Umgebung.

Einbaulagen 2:

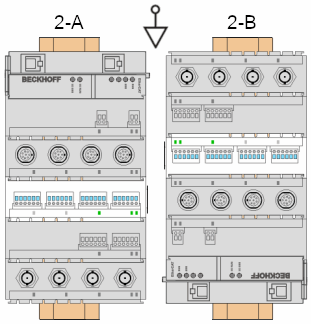

Abb.242: Tragschiene mit Klemmenblock seitlich-vertikal montiert
  • 2-A: seitlich: von oben nach unten
  • 2-B: seitlich: von unten nach oben

Einbaulagen auf obere/ untere Fläche

Einbaulagen 3:
Abb.243: Tragschiene mit Klemmenblock auf obere/ untere Fläche montiert
  • 3-A: Tragschiene unten: Anschlußseite oben
  • 3-B: Tragschiene oben: Anschlußseite unten
