EL9148, EL9188, EL9189 - Einführung und Technische Daten

EL9148, EL9188, EL9189 - Einführung und Technische Daten 1:Abb.26: EL9184
EL9148, EL9188, EL9189 - Einführung und Technische Daten 2:Abb.27: EL9188, EL9189

Die Potenzialverteilungsklemmen EL9188 und EL9189 stellen 16 Klemmstellen mit einem Potenzial zur Verfügung und ermöglichen den Abgriff der Spannung ohne weitere Reihenklemmen oder Verdrahtungsarbeiten.

Die EL9184 stellt an acht Klemmstellen das Potenzial des 24‑V-DC-Kontaktes zur Verfügung und an acht Klemmstellen das Potenzial des 0‑V-Kontaktes.

Der Leiteranschluss kann bei eindrähtigen Leitern werkzeuglos, in Direktstecktechnik, durchgeführt werden.

Die HD-EtherCAT-Klemmen (High Density) mit erhöhter Packungsdichte enthalten im Gehäuse einer 12‑mm-Reihenklemme 16 Anschlusspunkte.

Technische Daten

Technische Daten

EL9184

EL9188

EL9189

Nennspannung

≤ 60 VDC

Strombelastung

≤ 10 A

Power LED

-

Defekt LED

-

Meldung an E-Bus

-

Schirmanschluss

-

Erneute Einspeisung

-

Anschlussmöglichkeit an Powerkontakt zusätzlich

8

16

Anreihen an EtherCAT-Klemmen mit Powerkontakt

ja, links ohne Powerkontakt Erdung

Anreihen an EtherCAT-Klemmen ohne Powerkontakt

-

Ausgänge

2 x 8
z. B.: 8 x 24-V-Kontakt, 8 x 0‑V‑Kontakt

16
z. B.: 16 x 24-V-Kontakt

16
z. B.: 16 x 0-V-Kontakt

Stromaufnahme vom E-Bus

-

Bitbreite im Prozessabbild

0

Elektrische Verbindung zur Montageschiene

-

Potenzialtrennung

500 V (E-Bus/Feldspannung)

Abmessungen (B x H x T)

ca. 15 mm x 100 mm x 70 mm (Breite angereiht: 12 mm)

Konfiguration

keine Adress- oder Konfigurationseinstellung erforderlich

Leiterarten

eindrähtig, feindrähtig und Aderendhülse

Leiteranschluss

eindrähtige Leiter: Direktstecktechnik;
feindrähtige Leiter und Aderendhülse: Federbetätigung per Schraubendreher

Bemessungsquerschnitt

eindrähtig: 0,08 … 1,5 mm²;
feindrähtig: 0,25 … 1,5 mm²;
Aderendhülse: 0,14 … 0,75 mm²

Gewicht

ca. 60 g

zulässiger Umgebungstemperaturbereich im Betrieb

-25°C ... +60°C

zulässiger Umgebungstemperaturbereich bei Lagerung

-40°C ... +85°C

zulässige relative Luftfeuchtigkeit

95%, keine Betauung

Montage

auf 35 mm Tragschiene nach EN 60715

Erhöhte mechanische Belastbarkeit

ja, siehe Montagevorschriften für Klemmen mit erhöhter mechanischer Belastbarkeit

Vibrations- / Schockfestigkeit

gemäß EN 60068-2-6 / EN 60068-2-27

EMV-Festigkeit / Aussendung

gemäß EN 61000-6-2 / EN 61000-6-4

Schutzart

IP20

Einbaulage

beliebig, siehe Kapitel Montage von passiven Klemmen

Zulassungen / Kennzeichnungen*

CE, cULus, UKCA, EAC, CCC, ATEX, IECEx

*) Real zutreffende Zulassungen/Kennzeichnungen siehe seitliches Typenschild (Produktbeschriftung).

Ex-Kennzeichnungen

Standard

Kennzeichnung

ATEX

II 3 G Ex ec IIC T4 Gc

IECEx

Ex ec IIC T4 Gc

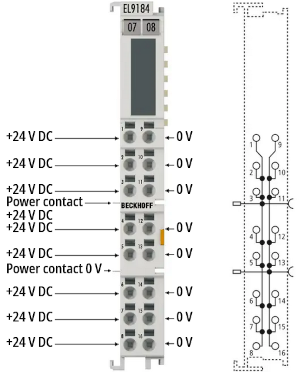

Anschlussbelegung EL9184

EL9148, EL9188, EL9189 - Einführung und Technische Daten 3:Abb.28: Anschlussbelegung EL9184

Klemmstelle

Beschreibung

Bezeichnung

Nr.

+24 V

1 - 8

+24 V‑Ausgang (verbunden mit positivem Powerkontakt)

0 V

9 - 16

0 V‑Ausgang (verbunden mit negativem Powerkontakt)

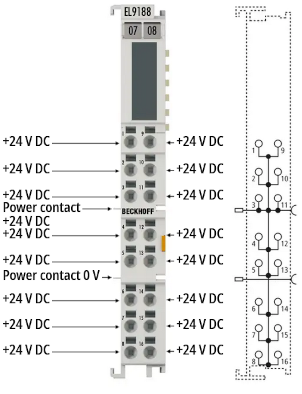

Anschlussbelegung EL9188

EL9148, EL9188, EL9189 - Einführung und Technische Daten 4:Abb.29: Anschlussbelegung EL9188

Klemmstelle

Beschreibung

Bezeichnung

Nr.

+24 V

1 - 16

+24 V‑Ausgang (verbunden mit positivem Powerkontakt)

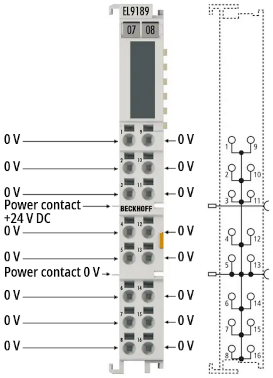

Anschlussbelegung EL9189

EL9148, EL9188, EL9189 - Einführung und Technische Daten 5:Abb.30: Anschlussbelegung EL9189

Klemmstelle

Beschreibung

Bezeichnung

Nr.

0 V

1 - 16

0 V‑Ausgang (verbunden mit negativem Powerkontakt)
