EL6821 - Prozessdaten

Die verfügbaren Prozessdatenobjekte (PDO) werden in der „PDO List“ im Reiter „Process Data“ angezeigt. Inhalte „PDO Content“ und Zuordnung „PDO Assignment“ der Prozessdatenobjekte können für die EL6821 nicht geändert werden. Die Eingangsprozessdaten sind dem Sync Manager 3 (SM 3), die Ausgangsprozessdaten dem Sync manager 2 (SM 2) zugeordnet.

Sync Manager SM 3 „Inputs“

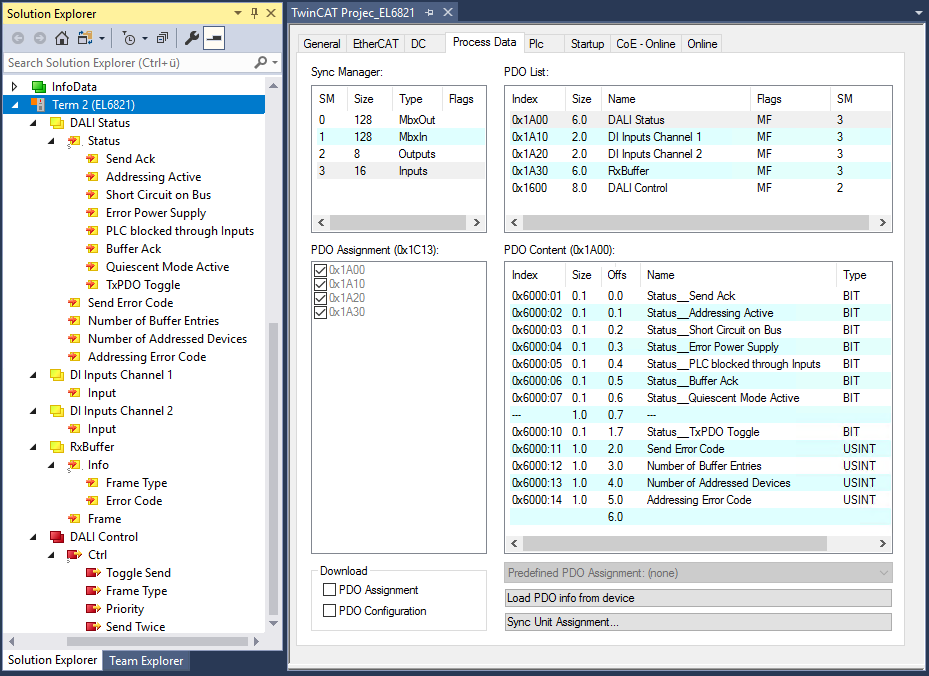

Abb.96: EL6821 – Eingangsprozessdaten SM 3

Sehen sie dazu auch:

0x6xxx - Eingangsdaten

0x1A00 „DALI Status”,

0x1A10 „DI Inputs Channel 1“,

0x1A20 „DI Inputs Channel 1“,

0x1A30 „RxBuffer”,

0x1600 „DALI Control”

Sync Manager SM 2 „Outputs“

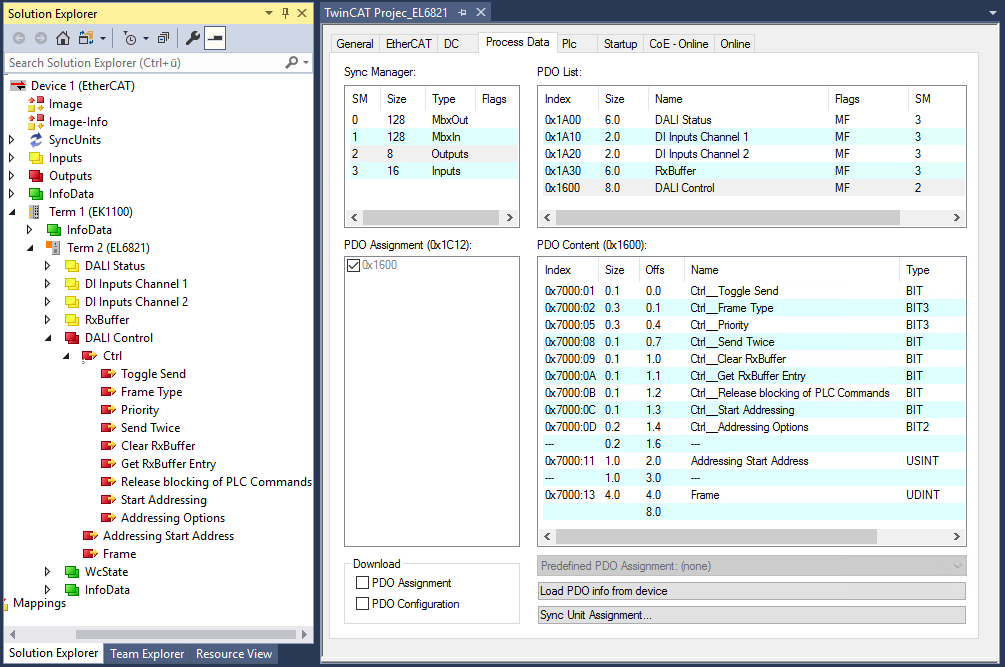

Abb.97: EL6821 – Ausgangsprozessdaten SM 2

Sehen Sie dazu auch:

0x7000 – Ausgangsdaten

0x1600 – „DALI Control“
