Einstellungen im System Manager

Erscheinungsbild der Variablen Je nach verwendeter Plattform (PC oder EL66xx) stellen sich Publisher/Subscriber unterschiedlich dar. Ein Publisher/Subscriber kann angelegt werden: auf einer PC-Netzwerkschnittstelle, s. Beckhoff Netzwerk Variablen - Einstellungen auf einer EL66xx

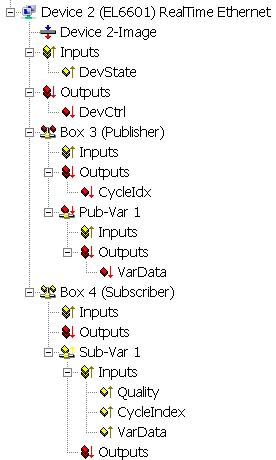

Im Folgenden ist beispielhaft eine Publisher- und eine Subscriber-Variable (Größe je 16 Bit Wort) auf einer EL6601 unter TwinCAT 2.10 eingerichtet.

Prozessdaten:

• "CycleIdx": muss von der Applikation bedient werden, wenn sie auf der Subscriberseite ausgewertet werden soll.
• "CycleIndex": Subscriberseitiges Gegenstück zum CycleIdx.
• "VarData": die zu versendenden Daten.
