Mikroinkremente

• Arbeitet mit und ohne Distributed-Clocks, ist aber in der EL515x nur in Verbindung mit einem der DC Modi sinnvoll.
• Über das Zählerstand-Setzen kann nur der ganzzahlige Anteil verändert werden.
• das Prinzip:

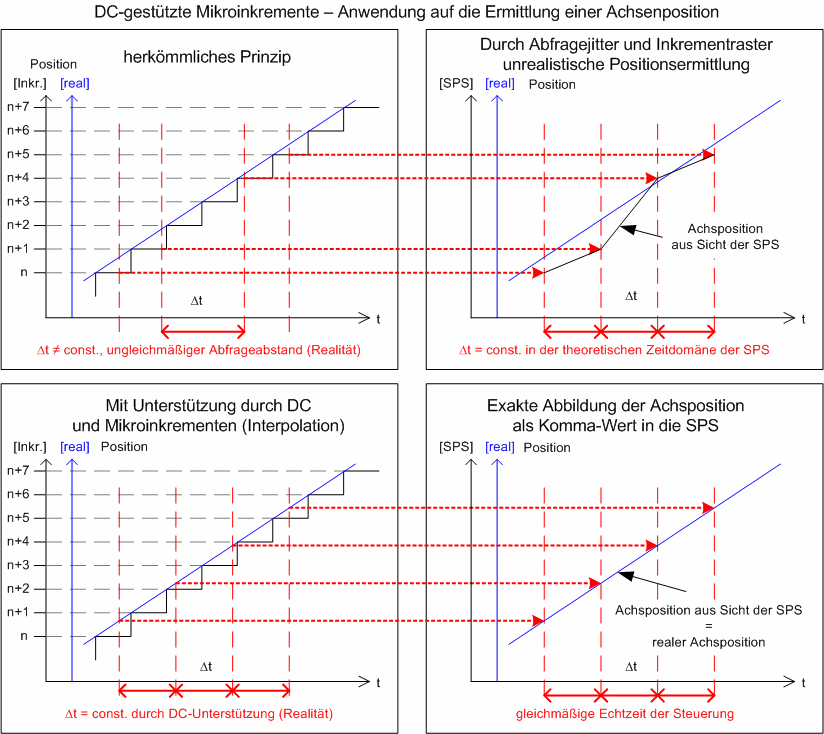

Abb.150: Prinzip Frequenzmessung

Die hochkonstanten Abfragezyklen (Genauigkeit: 100 ns) des Distributed-Clock-Systems erlauben es der EL515x, ab einer bestimmten Geschwindigkeit interpolierte Achspositionen zwischen die gezählten Encoder‑Inkremente zu interpolieren. Die Interpolationsauflösung beträgt dabei 8 Bit entsprechend 256 Werte. Ein Standardencoder mit 1.024 Strichen wird somit Vierfach Auswertung und Mikroinkrementen zu einem hochauflösenden Achsgeber mit 4096 * 256 = 1.048.567 Strichen.
Die Unterschreitung der Mindestgeschwindigkeit wird durch den CoE‑Parameter „Extrapolation stall“ (Index 0x60n0:08) in den Prozessdaten angezeigt.
