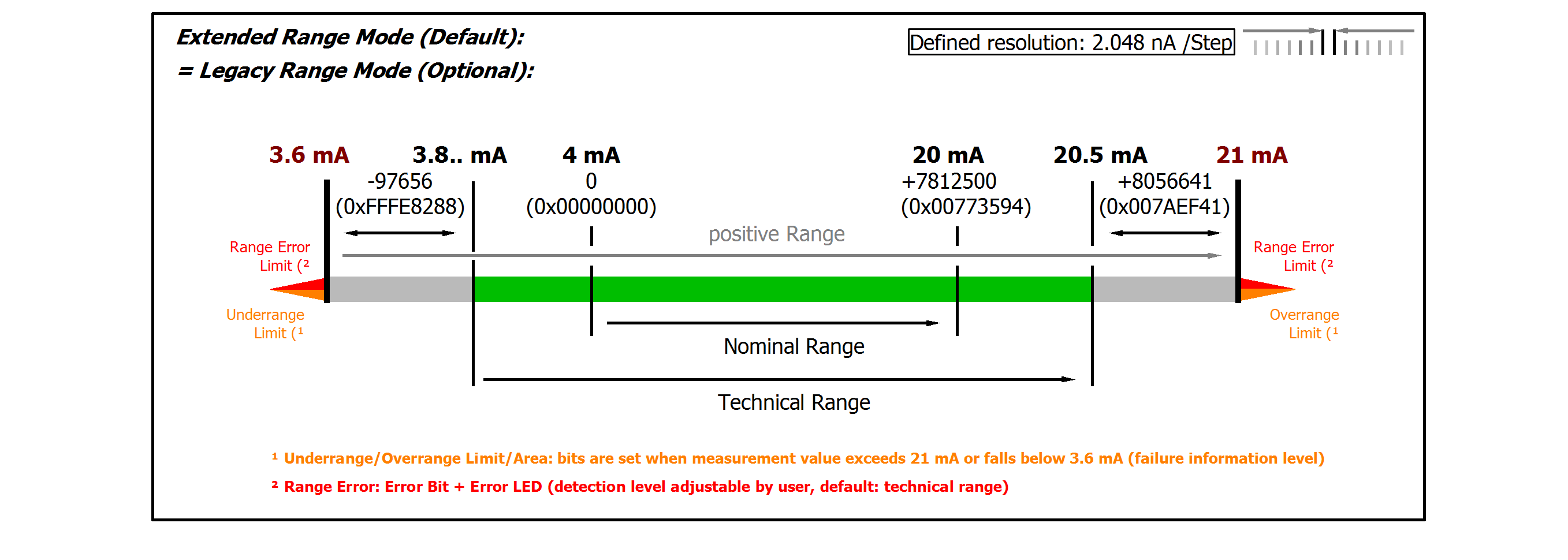

Messung 3,6…21 mA (NAMUR NE43)

Messbereich, nominell

4…20 mA

Messbereich, Endwert (MBE)

20 mA

Messbereich, technisch nutzbar

3,6…21 mA

Absicherung

Interne Überlastbegrenzung, dauerstromfest

PDO Auflösung

24 Bit

PDO LSB (Extended Range)

2,048 nA

PDO LSB (Legacy Range)

n.a.

Gleichtaktspannung U_cm

max. +/- 10V

bezogen auf –Uv (interne Masse)

Grundgenauigkeit: Messabweichung bei 23°C, mit Mittelwertbildung

< ±0,01%_MBE = ±100 ppm_MBE

Offset/Nullpunkt-Abweichung (bei 23°C)

F_Offset

< 65 ppm_MBE

Gain/Scale/Verstärkungs-Abweichung (bei 23°C)

F_Gain

< 50 ppm

Nichtlinearität über den gesamten Messbereich

F_Lin

< 40 ppm_MBE

Wiederholgenauigkeit

F_Rep

< 40 ppm_MBE

Rauschen (ohne Filterung)

F_{Noise, PtP}

< 100 ppm_MBE

< 781 [digits]

F_{Noise, RMS}

< 18 ppm_MBE

< 141 [digits]

Max. SNR

> 94,9 dB

Rauschdichte@1kHz

< 5,09

Rauschen (mit 50 Hz FIR Filter)

F_{Noise, PtP}

< 10 ppm_MBE

< 78 [digits]

F_{Noise, RMS}

< 2,0 ppm_MBE

< 16 [digits]

Max. SNR

> 114,0 dB

Temperaturkoeffizient

Tk_Gain

< 15 ppm/K typ.

Tk_Offset

< 5 ppm_MBE/K typ.

Gleichtaktunterdrückung (ohne Filter)

DC:
< 3 nA/V typ.

50 Hz:
< 5 nA/V typ.

1 kHz:
< 80 nA/V typ.

Gleichtaktunterdrückung (mit 50 Hz FIR Filter)

DC:
< 3 nA/V typ.

50 Hz:
< 3 nA/V typ.

1 kHz:
< 3 nA/V typ.

Größte kurzzeitige Abweichung während einer festgelegten elektrischen Störprüfung

±0,05%_MBE = ±500 ppm_MBE typ.

Eingangsimpedanz ±Input 1

(Innenwiderstand)

Differentiell typ. 200 Ω || 11 nF

CommonMode typ. 1 MΩ || 40 nF

Methodik: Widerstand gegen –U_V, Kapazität gegen SGND

Eingangsimpedanz ±Input 2

Eingang wird in diesem Modus nicht benutzt
