Filter, Samplingrate

Filter (CoE Index 0x8000:04)

Die Klemme misst mit einer Samplingrate von 62,5 ms (16 Sps).

Die Firmware der Klemme kann einen einfachen 8-fach Mittelwertfilter rechnen. Standardmäßig ist der Filter aktiv.

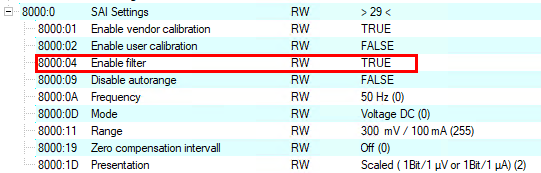

Abb.144: CoE Index 0x8000:04, Enable Filter

• Enable filter = TRUE: Filter mittelt die letzten 8 Werte und gibt das Ergebnis alle 500 ms weiter (2 Sps). Im Falle einer Messbereichsumschaltung wird der Filter neu gestartet.
• Enable filter = FALSE: Jeder Messwert wird sofort intern weitergegeben, die Samplingrate beträgt 16 Sps.

Beispiel:

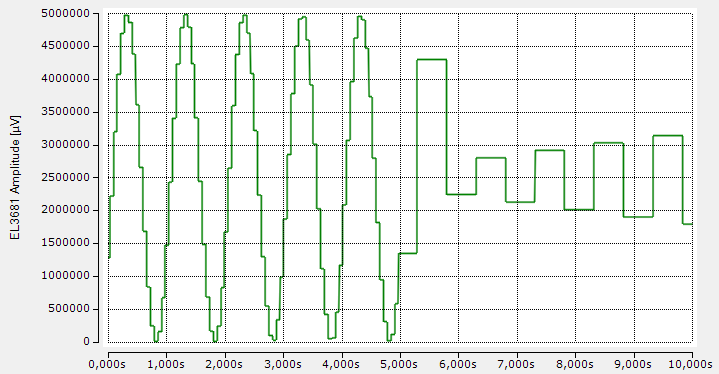

Abb.145: Sinus-Signal, 0/5 V, 1 Hz

Sinus-Signal, 0/5 V, 1 Hz, zu Beginn Filter „disabled“ (Samplingzeit 62,5 ms), nach ca. 5 sek wird der Filter „enabled“ und es kommt zu einem Alias-Signal (Samplingzeit 500 ms)

Wird durch Autorange oder Anwendereinwirkung der Messbereich während einer Filterperiode umgestellt, beginnt die Filterzeit erneut.
