EL3444 – LED und Anschlussbelegung

WARNUNG

Vorsicht: Verletzungsgefahr durch Stromschlag!

Wenn Sie die Klemmstelle N nicht mit dem Nullleiter Ihres Versorgungsnetzes verbinden (z. B. bei Verwendung zur reinen Strommessung), müssen Sie die Klemmstelle N erden, damit im Fehlerfall eines Stromwandlers gefährliche Überspannungen vermieden werden!

WARNUNG

Vorsicht: Verletzungsgefahr durch Stromschlag!

Beachten Sie, dass die Stromwandler vieler Hersteller nicht im Leerlauf betrieben werden dürfen! Schließen Sie die Klemme an die Sekundärwicklung der Stromwandler an, bevor Sie die Stromwandler in Betrieb nehmen!

EL3444 – LED und Anschlussbelegung

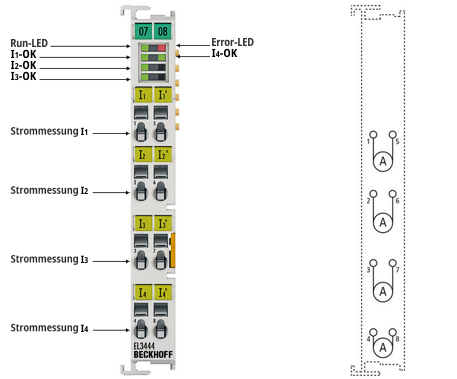

EL3444 – LED und Anschlussbelegung 1:Abb.8: EL3444 LED und Anschlussbelegung

Klemmstelle

Beschreibung

Kommentar

Bezeichnung

Nr.

I1

1

Eingang Strommessung I1

Anschlüsse für die Spannungsmessung
Beachten Sie die Warnhinweise oben " Vorsicht: Verletzungsgefahr durch Stromschlag! "

I2

2

Eingang Strommessung I2

I3

3

Eingang Strommessung I3

I4

4

Eingang Strommessung I4

I1‘

5

Ausgang Strommessung I1

Anschlüsse für die Stromwandler. Beachten Sie die Warnhinweise oben " Vorsicht: Verletzungsgefahr durch Stromschlag!"

I2‘

6

Ausgang Strommessung I2

I3‘

7

Ausgang Strommessung I3

I4‘

8

Ausgang Strommessung I4

LED

Farbe

Bedeutung

RUN

grün

Diese LED gibt den Betriebszustand der Klemme wieder:

aus

Zustand der EtherCAT State Machine:
INIT = Initialisierung der Klemme

schnell blinkend

Zustand der EtherCAT State Machine:
BOOTSTRAP = Funktion für Firmware-Updates der Klemme

blinkend

Zustand der EtherCAT State Machine:
PREOP = Funktion für Mailbox-Kommunikation und abweichende Standard-Einstellungen gesetzt

Einzelblitz

Zustand der EtherCAT State Machine:
SAFEOP = Überprüfung der Kanäle des Sync-Managers und der Distributed Clocks.
Ausgänge bleiben im sicheren Zustand.

an

Zustand der EtherCAT State Machine:
OP = normaler Betriebszustand; Mailbox- und Prozessdatenkommunikation ist möglich

I1– I4
OK

grün

an

Strom im normalen Bereich

blinkt

Strom im kritischen Bereich (Warnschwelle überschritten)

aus

Strom im nicht zulässigen Bereich (Fehlerschwelle überschritten)

Error

rot

an
