Anschluss an den Trigger-Ausgang

Die EL2596-xxxx verfügt über einen Trigger-Ausgang zum Auslösen einer Kamera. Dieser Trigger-Ausgang kann in jedem pulsenden Modus (Current control PLC pulse, Current control timestamp pulse und Current control trigger pulse) eingeschaltet werden.

Die Versorgung U_{TrigOutSupply} für die Trigger-Funktion zwischen 10 V und 24 V ist von außerhalb an TrigOut+ und TrigOut- anzuschließen. Der Trigger-Eingang der Kamera mit seiner erforderlichen Spannung U₁ wird angeschlossen

• an TrigOut wenn U₁ = U_{TrigOutSupply} und damit direkt durchgeschaltet werden kann, oder

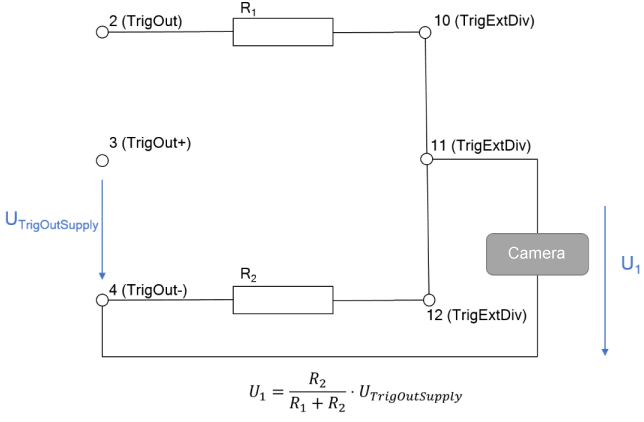

• an TrigExtDiv siehe Schema externer Spannungsteiler wenn U₁ < U_{TrigOutSupply} (z.B. für 5 V) und deshalb heruntergeteilt werden muss

Bei der Dimensionierung der Widerstände des Spannungsteilers R₁ und R₂ sollte beachtet werden, dass R₁ + R₂ > 2 kΩ ist. Bei geringeren Widerständen wäre die Verlustleistung an den Widerständen hoch und würde zu einer starken Erwärmung führen.
