Funktionen

Schalten der Ausgänge

In Abhängigkeit vom Zählerstand können die Ausgänge Output 1 und Output 2 von der EL1502 selbsttätig gesetzt werden.

Damit der dem jeweiligen Zähler zugeordnete Ausgang an-/ ausgeschaltet wird

  • ist im CoE zu setzen
    • 0x80n0:01 = TRUE, wenn der Ausgang bei Erreichen des Zählerstandes (ansteigende Zählweise) aus 0x80n0:11 angeschaltet werden soll
    • 0x80n0:02 = TRUE, wenn der Ausgang bei Erreichen des Zählerstandes (ansteigende Zählweise) aus 0x80n0:12 ausgeschaltet werden soll
  • ist Control.EnableOutputFunctions = TRUE zu setzen

Wird der entsprechende Zählerstand erreicht, schaltet der Ausgang.

Vorgabe eines einzelnen Schaltzählerstandes

Allgemein gilt: der Ausgang bleibt FALSE, wenn

  • 0x80n0:11 „Switch on threshold value“ > 0x80n0:12 „Switch off threshold value“ oder
  • 0x80n0:12 „Switch off threshold value“ = 0.

Soll nur ein Schaltzählerstand vorgegeben werden, können die CoE-Parameter nach folgender Tabelle vorgegeben werden.

Modus

0x80n0:01
Enable function to set output

0x80n0:02
Enable function to reset output

0x80n0:11
Switch on
threshold value

0x80n0:12
Switch off
threshold value

einschaltender Schaltzählerstand

TRUE

FALSE

Schaltschwelle

-

ausschaltender Schaltzählerstand

TRUE

TRUE

0

Schaltschwelle

  • Bei einschaltendem Schaltzählerstand:
    • bis zum Erreichen des Schaltzählerstandes („Counter value“ < „Switch on threshold value“):
      der Ausgang bleibt FALSE
    • ab Erreichen des Schaltzählerstandes („Counter value“ ≥ „Switch on threshold value“):
      der Ausgang wird TRUE

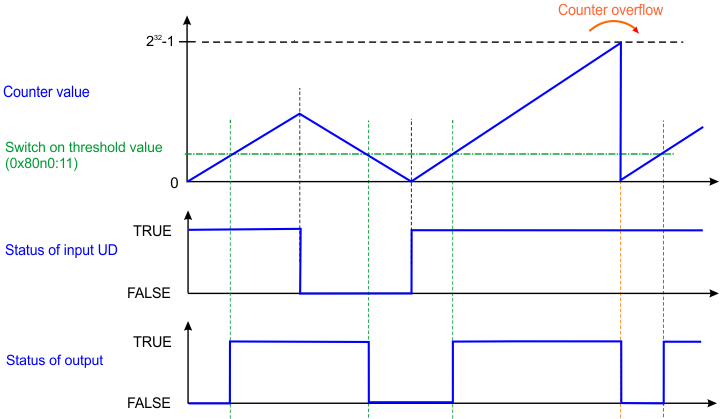

  • Funktionen 1:
    Status des Ausgangs bei einschaltendem Schaltzählerstand
  • Bei ausschaltendem Schaltzählerstand:
    • bis zum Erreichen des Schaltzählerstandes („Counter value“ < „Switch off threshold value“):
      der Ausgang bleibt TRUE
    • ab Erreichen des Schaltzählerstandes („Counter value“ ≥ „Switch off threshold value“):
      der Ausgang wird FALSE

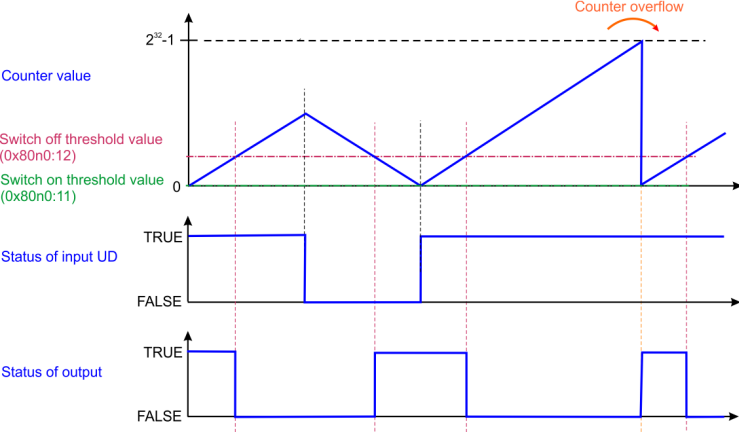

Funktionen 2:
Status des Ausgangs bei ausschaltendem Schaltzählerstand

Umkehr der Zählrichtung

Wird der parametrierte Schaltzählerstand aus 0x80n0:11/12 bei fallender Zählung unterschritten, wird die entsprechende Schaltanweisung umgekehrt ausgeführt. D. h. ist 0x80n0:01 = TRUE und wird 0x80n0:11 unterschritten, wird Output 1 abgeschaltet.

Aktivieren der Ausgangsschaltung

Ist der parametrierte Schaltzählerstand aus 0x80n0:11/12 bereits erreicht/überschritten, und Control.EnableOutputFunctions (0x70n0:01) = TRUE nicht gesetzt, wird auch der Schaltauftrag nicht ausgeführt. Wird dann Control.EnableOutputFunctions (0x70n0:01) = TRUE gesetzt, wird umgehend der Ausgang geschaltet.
Genauso wirkt ein nachträgliches Aktivieren von 0x80n0:01/02 „Enable function to set/reset output“ bei erfüllter Schaltbedingung umgehend auf den Ausgang.
Beispiel der logischen "An"-Bedingung für Output 1:
Output 1 = („Counter value“ >= 0x80n0:11) und (0x80n0:01 = TRUE) und (Control.EnableOutputFunctions (0x70n0:01) = TRUE)

Für die jeweilige Betriebsart sind die entsprechend zugehörigen CoE-Parameter zu verwenden, siehe Kapitel Betriebsartenwahl.

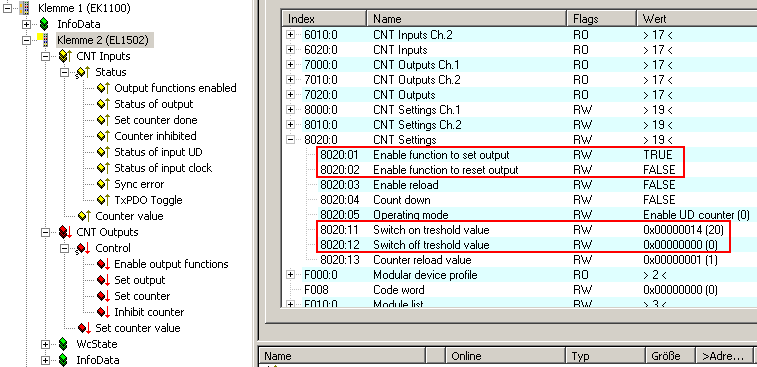

Funktionen 3:
Parameter der Ausgangsfunktionen, am Beispiel des Objekts 0x8020

Counter Reload

Soll der interne Zähler nur bis zu einem Grenzwert (inklusive) zählen und sich dann bei Überschreiten selbsttätig auf 0 zurückstellen, kann dies wie folgt parametriert werden:

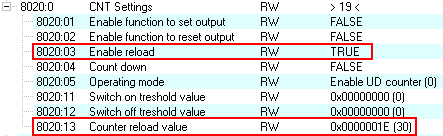

Funktionen 4:
Counter Reload parametriert auf 30
