Einführung

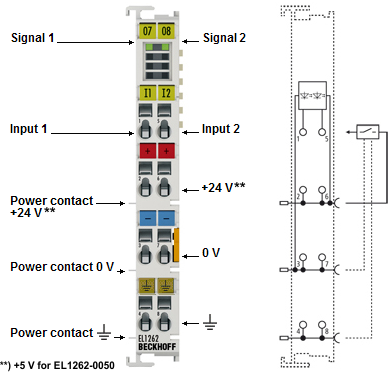

Abb.4: EL1262-00x0

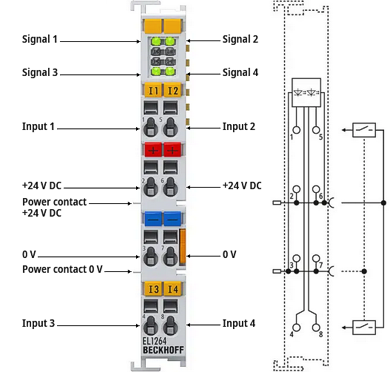

Abb.5: EL1264Digital-Eingangsklemmen (5/ 24 V DC, 1 µs, mit Oversampling)
Die digitale Eingangsklemme EL1262 erfasst schnelle binäre Steuersignale aus der Prozessebene und überträgt sie galvanisch getrennt zur Steuerung. Die Signale werden mit einem einstellbaren, ganzzahligen Vielfachen (Oversampling-Faktor: n) der Buszykluszeit abgetastet (n Mikrozyklen je Buszyklus). Die EtherCAT-Klemme erzeugt für jeden Mikrozyklus einen Satz Prozessdaten, der gesammelt im nächsten Buszyklus übertragen wird. Die Zeitbasis der Klemme kann per Distributed Clock mit anderen EtherCAT-Teilnehmern hochgenau synchronisiert werden. Die zeitliche Auflösung der Erfassung der digitalen Eingangssignale lässt sich mit diesem Verfahren auf das n-fache der Buszykluszeit steigern.
Mit der EL1262-0050 wird eine Variante mit 5 V Eingangsspannung (TTL-Pegel) und 5 V Versorgungsspannung zur Verfügung gestellt.
Die EL1264 stellt die 4-kanalige Variante der Klemme dar.
