LEDs und Anschlussbelegung

EL1262

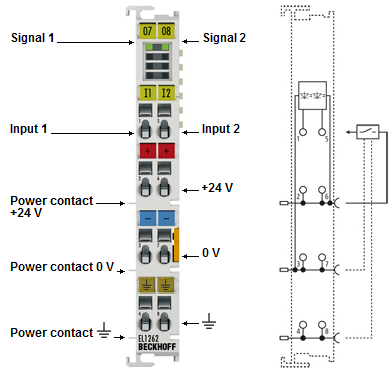

LEDs und Anschlussbelegung 1:Abb.6: EL1262

EL1262 LEDs

LED

Farbe

Bedeutung

INPUT 1 - 2

grün

aus

Es liegt kein Eingangssignal am entsprechenden Eingang

an

+24 V Eingangssignal am entsprechenden Eingang

EL1262 Anschlussbelegung

Klemmstelle

Beschreibung

Bezeichnung

Nr.

Input 1

1

Eingang 1

+ 24 V

2

+24 V (intern verbunden mit Klemmstelle 6 und positiven Powerkontakt)

0 V

3

0 V (intern verbunden mit Klemmstelle 7 und negativen Powerkontakt)

⏚

4

Erdung (intern verbunden mit Klemmstelle 8 und ⏚ Powerkontakt)

Input 2

5

Eingang 2

+ 24 V

6

+ 24 V  (intern verbunden mit Klemmstelle 2 und positiven Powerkontakt)

0 V

7

0 V (intern verbunden mit Klemmstelle 3 und negativen Powerkontakt)

⏚

8

Erdung (intern verbunden mit Klemmstelle 4 und ⏚ Powerkontakt)

EL1262-0050

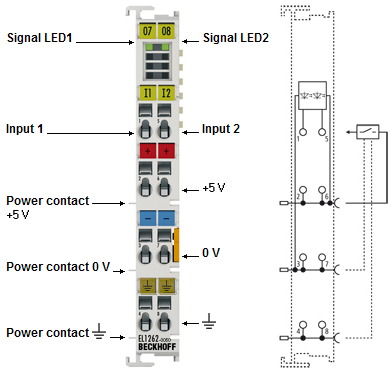

LEDs und Anschlussbelegung 2:Abb.7: EL1262-0050

Hinweis

Auf korrekte Versorgungsspannung achten!

Die EL1262-0050 kann nur mit einer 5 V Versorgungsspannung betrieben werden! Die Klemme ist im Klemmenverbund mit einer 24 V Versorgungsspannung an den Powerkontakten nicht funktionsfähig! Setzen Sie hier zur Versorgung der EL1262-0050 ggf. eine Netzteilklemme EL9505 ein!

EL1262-0050 LEDs

LED

Farbe

Bedeutung

INPUT 1 - 2

grün

aus

Es liegt kein Eingangssignal am entsprechenden Eingang

an

+5 V Eingangssignal am entsprechenden Eingang

EL1262-0050 Anschlussbelegung

Klemmstelle

Beschreibung

Bezeichnung

Nr.

Input 1

1

Eingang 1

+ 5 V

2

+5 V (intern verbunden mit Klemmstelle 6 und positiven Powerkontakt)

0 V

3

0 V (intern verbunden mit Klemmstelle 7 und negativen Powerkontakt)

⏚

4

Erdung ((intern verbunden mit Klemmstelle 8 und ⏚ Powerkontakt)

Input 2

5

Eingang 2

+ 5 V

6

+ 5 V  (intern verbunden mit Klemmstelle 2 und positiven Powerkontakt)

0 V

7

0 V (intern verbunden mit Klemmstelle 3 und negativen Powerkontakt)

⏚

8

Erdung (intern verbunden mit Klemmstelle 4 und ⏚ Powerkontakt)

EL1264

LEDs und Anschlussbelegung 3:Abb.5: EL1264

EL1264 LEDs

LED

Farbe

Bedeutung

INPUT 1-4

grün

aus

Es liegt kein Eingangssignal am entsprechenden Eingang

an

+24 V Eingangssignal am entsprechenden Eingang

EL1264 Anschlussbelegung

Klemmstelle

Beschreibung

Bezeichnung

Nr.

Input 1

1

Eingang 1

+ 24 V

2

+24 V (intern verbunden mit Klemmstelle 6 und positiven Powerkontakt)

0 V

3

0 V (intern verbunden mit Klemmstelle 7 und negativen Powerkontakt)

Input 3

4

Eingang 3

Input 2

5

Eingang 2

+ 24 V

6

+ 24 V  (intern verbunden mit Klemmstelle 2 und positiven Powerkontakt)

0 V

7

0 V (intern verbunden mit Klemmstelle 3 und negativen Powerkontakt)

Input 4

8

Eingang 4
