Kontaktbelegung

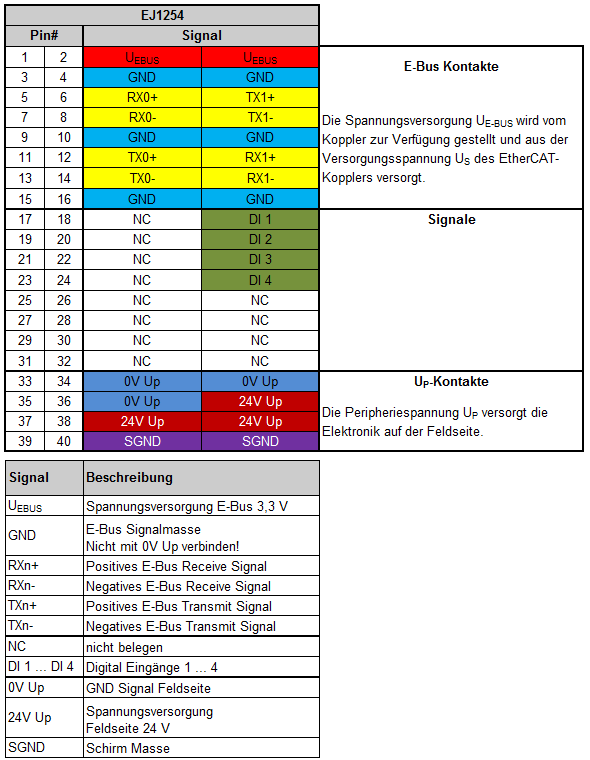

Kontaktbelegung 1: — EJ1254- Kontaktbelegung

Der Leiterkarten Footprint steht auf der Beckhoff Homepage zum Download bereit.

Hinweis

Kontaktbelegung 2:

Schädigung von Geräten möglich!

Die mit „NC“ benannten Pins dürfen nicht kontaktiert werden.
Vor der Montage und Inbetriebnahme lesen Sie auch die Kapitel Installation von EJ‑Modulen und Inbetriebnahme!
