Sync Manager (SM)

Eine detaillierte Beschreibung zur Einstellung der Prozessdaten finden Sie im EtherCAT‑System-Handbuch im Kapitel „EtherCAT‑Teilnehmerkonfiguration“.

Sync Manager (SM) 1:

Prozessdaten können über CoE gelesen aber nicht gesetzt werden.

In den folgenden Beschreibungen wird als Referenz immer zusätzlich zum Namen des Prozessdatums auch der entsprechende CoE-Index mitgenannt.

  • Beachten Sie, dass die Eingangs‑ und Ausgangsprozessdaten (0x6xxx/0x7xxx) zwar über das CoE‑Verzeichnis ausgelesen, aber nicht über das CoE‑Verzeichnis gesetzt werden können!

Der Umfang der angebotenen Prozessdaten kann über den Reiter „Process Data“ verändert werden (siehe folgende Abb. Karteireiter Prozessdaten SM3, ED5112 (default)).

Sync Manager (SM) 2:

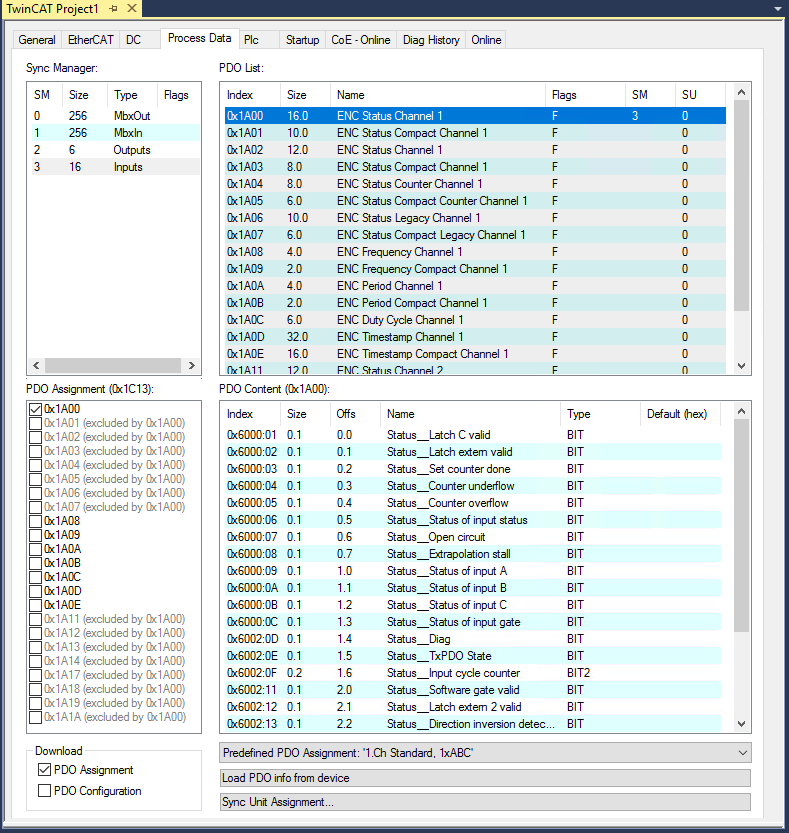

Abb.31: ED5112 - Karteireiter Prozessdaten SM3 (default)
