PWM (Real) | ModuleIdent 0x1009C8
Über den digitalen Puls-Weiten-Modulations-Ausgang (PWM) kann ein 5…24 VDC binäres Signal mit max. 1,5 A Belastbarkeit, in der Pulsweite und Frequenz verändert werden.
- Voraussetzung: Einer SlotGroup ist eine ModuleGroup zugewiesen, die das ModuleIdent 0x1009C8 „PWM Output Duty Cycle, Frequency“ enthält.
- 1. In der Betriebsart „PWM (Real)“ werden die Prozessdaten als Floating-Point Variablen, REAL32 PDO vorgegeben:
das Puls-Pausen-Verhältnis über „PWM Duty Cycle“ und
die Frequenz über „PWM Frequency“.

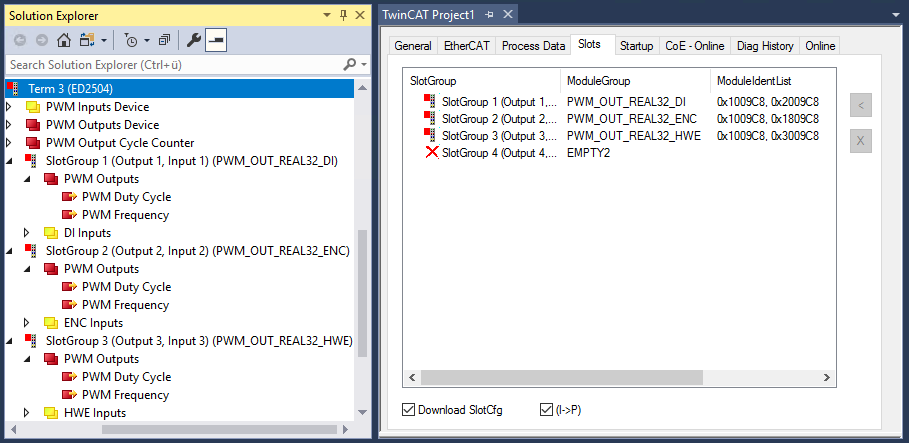

Abb.19: Module-/Slot‑Zuordnung mit Prozessdaten in der Betriebsart „PWM (Real)“
Abb.20: Einstellung Puls-Pausen-Verhältnis am Beispiel Duty Cycle 25 %, 50 % und 75 %Weiterführende Informationen
