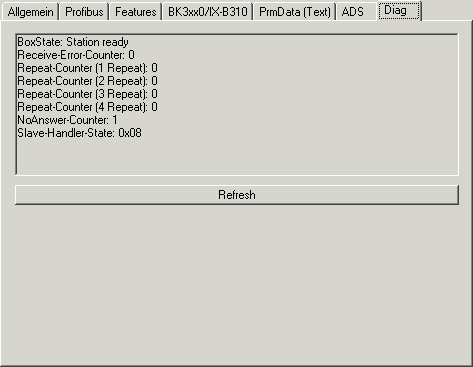

Karteireiter Diag

Hier können die folgenden Informationen angezeigt werden:

BoxState: Hier wird der aktuelle DpState angezeigt

Receive-Error-Counter: Anzahl der gestörten Telegramme von dem Slave

Repeat-Counter: Anzahl der notwendigen Wiederholungen aufgrund keiner oder einer gestörten Antwort des Slaves

NoAnswer-Counter: Anzahl der Telegramme, auf die der Slave nicht geantwortet hat

letzter DPV1-Fehler: Error-Decode, Error-Class, Error-Code und Error-Code 2 (s. Beschreibung DPV1-Fehlercodes)

Bei Beckhoff DP-Slaves werden noch weitere Diagnoseinformationen angezeigt.
