Anschlusstechnik AX2090-NF10-1012

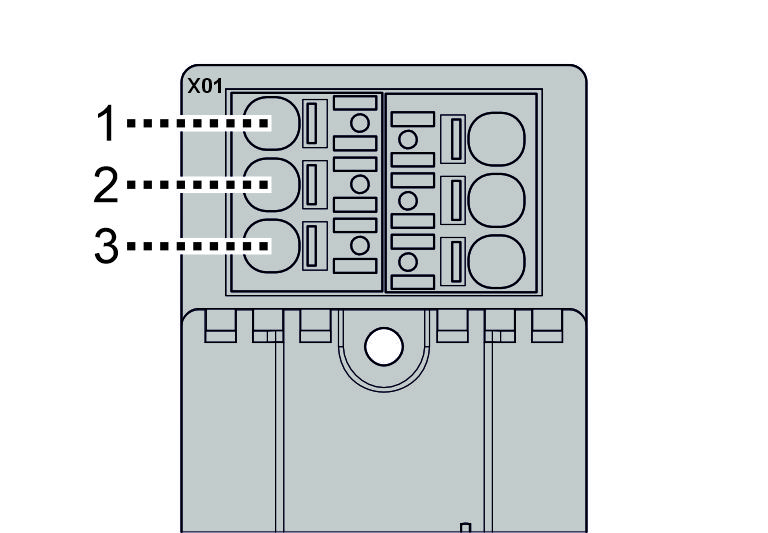

Anschluss X01
X01 | Netzeingang bei einphasigen Geräten
Merkmal | Ausprägung |
|---|---|
Anschlussart | Steckerleiste |
Kontaktart | Direktstecktechnik |
Anzahl der Kontakte | 3-polig |
Anschließbare Leiter an diesem Anschluss
|
Technische Kenngröße |
Einheit |
min. |
max. |
|---|---|---|---|
Klemmbereich | mm² | 0,25 | 6 |
Leiteranschlussquerschnitt AWG | AWG | 24 | 8 |
eindrähtig H05(07) V-U | mm² | 0,5 | 6 |
feindrähtig H05(07) V-U | mm² | 0,5 | 6 |
mit AEH mit Kragen DIN46 228/4 | mm² | 0,25 | 6 |
mit Aderendhülse DIN46 228/1 | mm² | 0,25 | 6 |
Kontaktbelegung an diesem Anschluss
Position | Klemmstelle | Anschluss |
|---|---|---|
1 | L | Phase L |
2 | N | Neutralleiter N |
3 | PE | Schutzleiter PE |

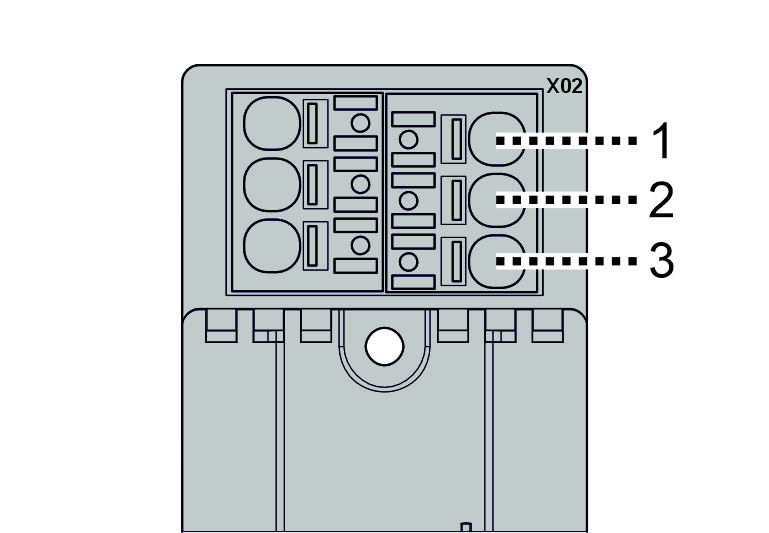

Anschluss X02
X02 | Netzweiterleitung bei einphasigen Geräten
Merkmal | Ausprägung |
|---|---|
Anschlussart | Steckerleiste |
Kontaktart | Direktstecktechnik |
Anzahl der Kontakte | 3-polig |
Anschließbare Leiter an diesem Anschluss
|
Technische Kenngröße |
Einheit |
min. |
max. |
|---|---|---|---|
Klemmbereich | mm² | 0,25 | 6 |
Leiteranschlussquerschnitt AWG | AWG | 24 | 8 |
eindrähtig H05(07) V-U | mm² | 0,5 | 6 |
feindrähtig H05(07) V-U | mm² | 0,5 | 6 |
mit AEH mit Kragen DIN46 228/4 | mm² | 0,25 | 6 |
mit Aderendhülse DIN46 228/1 | mm² | 0,25 | 6 |
Kontaktbelegung an diesem Anschluss
Position | Klemmstelle | Anschluss |
|---|---|---|
1 | L | Phase L |
2 | N | Neutralleiter N |
3 | PE | Schutzleiter PE |

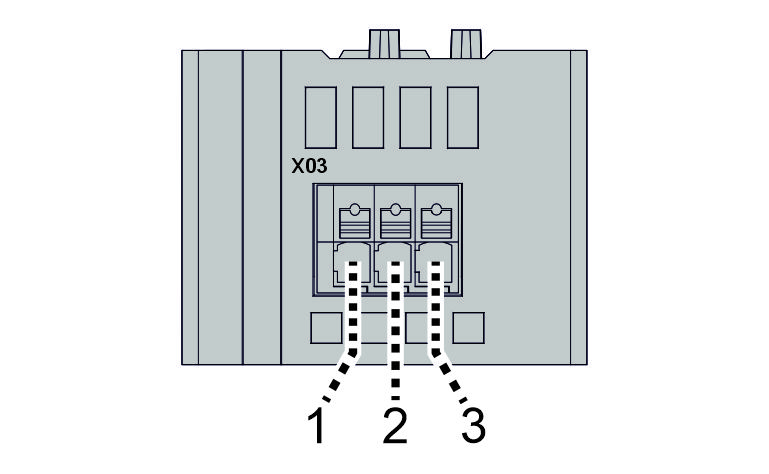

Anschluss X03
X03 | Netzausgang bei einphasigen Geräten
Merkmal | Ausprägung |
|---|---|
Anschlussart | Steckerleiste |
Kontaktart | Direktstecktechnik |
Anzahl der Kontakte | 3-polig |
Anschließbare Leiter an diesem Anschluss
|
Technische Kenngröße |
Einheit |
min. |
max. |
|---|---|---|---|
Klemmbereich | mm² | 0,34 | 4 |
Leiteranschlussquerschnitt AWG | AWG | 12 | 20 |
eindrähtig H05(07) V-U | mm² | 0,5 | 2,5 |
feindrähtig H05(07) V-U | mm² | 0,5 | 4 |
mit AEH mit Kragen DIN46 228/4 | mm² | 0,34 | 2,5 |
mit Aderendhülse DIN46 228/1 | mm² | 0,5 | 2,5 |
Kontaktbelegung an diesem Anschluss
Position | Klemmstelle | Anschluss |
|---|---|---|
1 | L‘ | Weiterleitung L |
2 | N‘ | Weiterleitung N |
3 | PE | Schutzleiter PE |
