Schaltschrank-Einbaumaße
Einbau im Schaltschrank

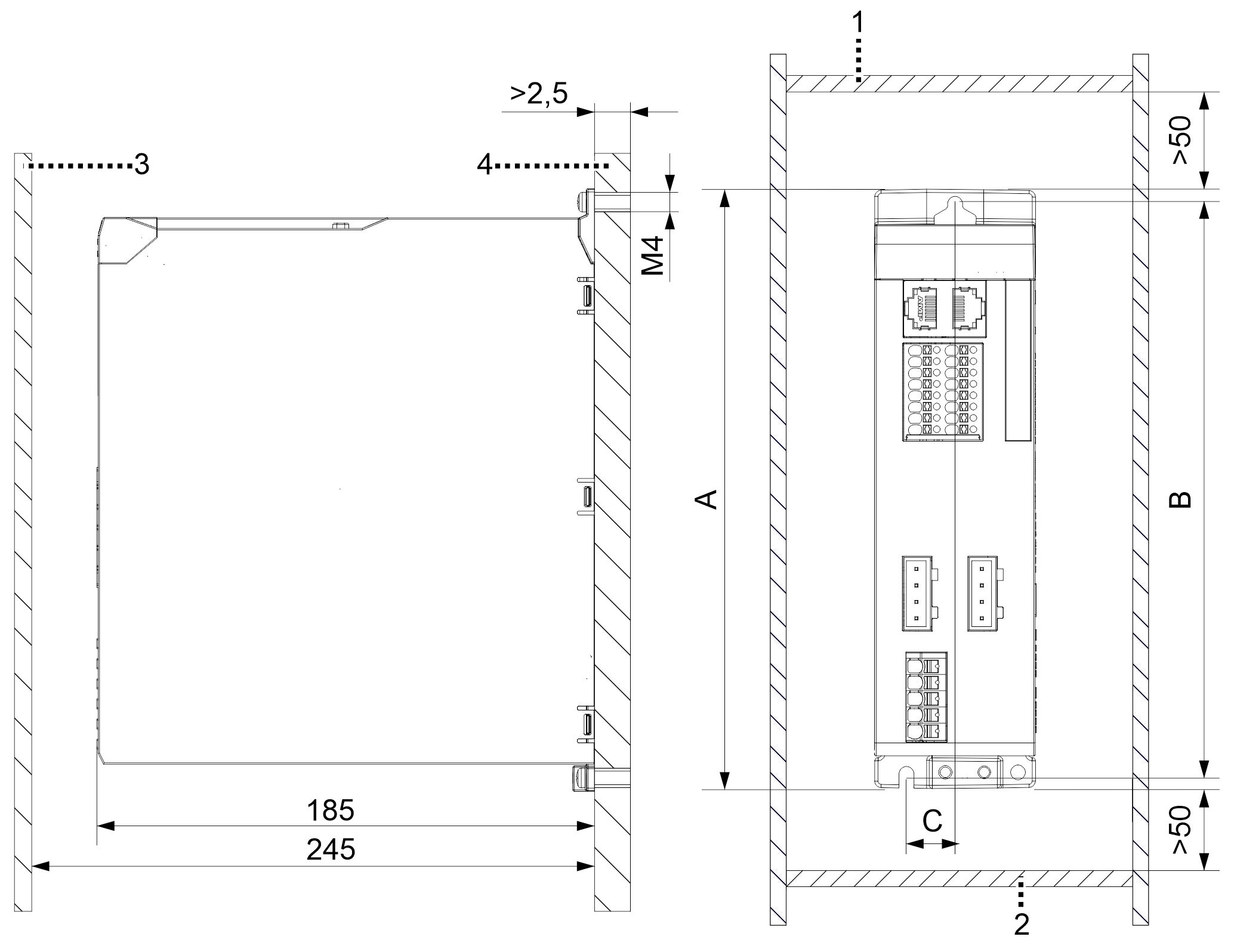

In der folgenden Abbildung erhalten Sie empfohlene Maße, die Sie bei der Montage des Economy-Frequenzumrichters im Schaltschrank beachten sollten.
 | Die in der Abbildung dargestellten Bereiche, Funktionen und Steckplätze können je nach Modulausführung unterschiedlich sein und dienen hier der übersichtlichen Darstellung. |
Position | Erläuterung |
|---|---|
1 | Schaltschrank Oberseite |
2 | Schaltschrankboden |
3 | Schaltschranktür |
4 | Leitfähige und verzinkte Montageplatte |
