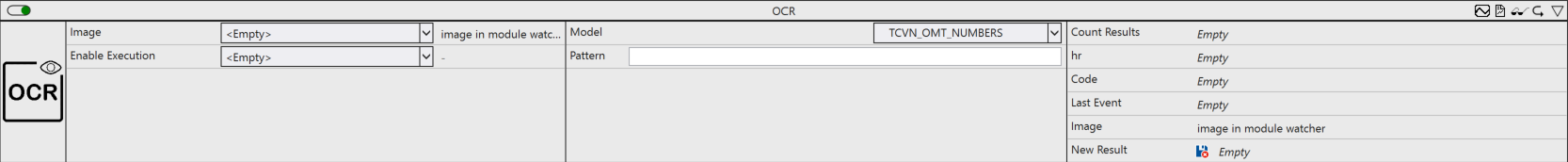

OCR

Erkennt und identifiziert Zeichen in einem Binärbild. Es werden weiße Zeichen auf schwarzem Hintergrund unterstützt.

Optional kann ein boolesches Signal für den Eingang Enable Execution ausgewählt werden, sodass der Algorithmus nur aktiv ist, wenn der Wert des ausgewählten Signals TRUE ist.

Konfigurationsoptionen

• Model: Auswahl des OCR-Modells.
• Pattern: Zeichenvorlage mit dem Format, in dem Zeichen dargestellt werden.
  "!" ignoriert Zeichen, nicht jedoch Leerzeichen.
  "." erlaubt beliebige Zeichen, ebenfalls ohne Leerzeichen.
  "_" steht für ein Leerzeichen.
  "d" erwartet eine Ziffer von 0 bis 9.
  "#" erwartet eines der Sonderzeichen (. / - : =).
  "u" erwartet einen Großbuchstaben von A bis Z.

Ausgangswerte

• Count Results: Wird inkrementiert, wenn ein neues Ergebnis bereitgestellt wird.
• hr: HRESULT-Fehlercode, der das Ergebnis der Verarbeitung ausgibt.
• Code: Identifizierte Zeichen als String.
• Last Event: Zeitstempel des letzten Ergebnisses.
• Image: Ausgangsbild des Algorithmus.
• New Result: (Optional) TRUE, wenn ein neues Ergebnis bereitgestellt wird.
