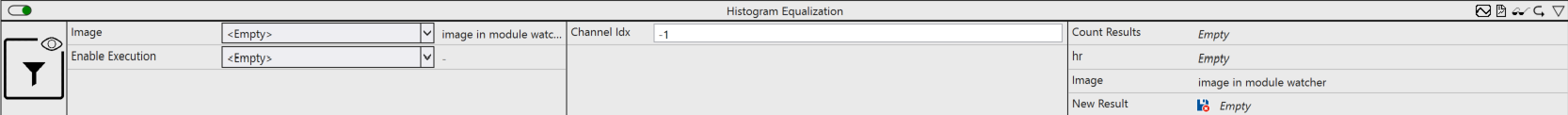

Histogram Equalization

Gleicht das Histogramm eines Graustufen- oder Farbbildes aus, normalisiert dadurch die Helligkeit und verbessert den Kontrast. Der Kanalindex, der ausgeglichen werden soll, muss angegeben werden. Der Wert -1 erwartet ein RGB-Bild, konvertiert es nach YCbCr, gleicht den Y-Kanal aus und konvertiert das Bild anschließend zurück nach RGB. Falls kein RGB-Bild bereitgestellt wird, erfolgt intern eine automatische Konvertierung.

Optional kann ein boolesches Signal für den Eingang Enable Execution ausgewählt werden, sodass der Algorithmus nur aktiv ist, wenn der Wert des ausgewählten Signals TRUE ist.

Konfigurationsoptionen

Channel Idx: (Optional) Index des Bildkanals, der ausgeglichen werden soll. -1 erwartet ein RGB-Bild, konvertiert es nach YCbCr, gleicht den Y-Kanal aus und konvertiert anschließend zurück nach RGB.

Ausgangswerte

• Count Results: Wird inkrementiert, wenn ein neues Ergebnis bereitgestellt wird.
• hr: HRESULT-Fehlercode, der das Ergebnis der Verarbeitung ausgibt.
• Image: Ausgangsbild des Algorithmus.
• New Result: (Optional) TRUE, wenn ein neues Ergebnis bereitgestellt wird.
