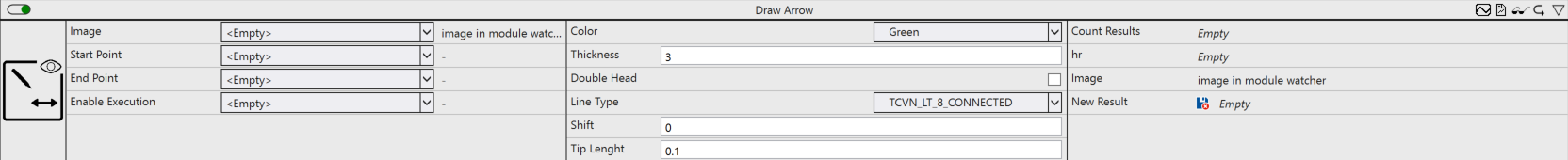

Draw Arrow

Zeichnet eine Linie mit Pfeilspitze in das Bild.

Optional kann ein boolesches Signal für den Eingang Enable Execution ausgewählt werden, sodass der Algorithmus nur aktiv ist, wenn der Wert des ausgewählten Signals TRUE ist.

Konfigurationsoptionen

• Color: Farbe des Pfeils.
• Thickness: Linienstärke.
• Double Head: Zeichnet auf jeder Seite der Linie einen Pfeil.
• Line Type: (Optional) Linientyp.
• Shift: (Optional) Nachkommabits der Koordinaten (Bitverschiebung).
• Tip Lenght: (Optional) Länge der Pfeilspitze als Anteil an der Linienlänge.

Ausgangswerte

• Count Results: Wird inkrementiert, wenn ein neues Ergebnis bereitgestellt wird.
• hr: HRESULT-Fehlercode, der das Ergebnis der Verarbeitung ausgibt.
• Image: Ausgangsbild des Algorithmus.
• New Result: (Optional) TRUE, wenn ein neues Ergebnis bereitgestellt wird.
