Open Collector mode

Connection of Open Collector encoders without zero pulse

Open Collector mode 1:
Connection of Open Collector encoder - mode without zero pulse

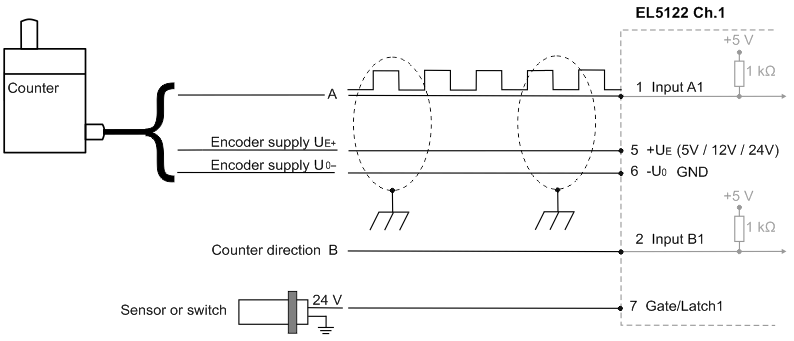

Connection of Open Collector counters / pulse generators without zero pulse

Open Collector mode 2:
Connection of counter / Open Collector pulse generator – mode without zero pulse
Open Collector mode 3:

Connection instructions

  • If a counter / pulse generator is connected, the B track determines the counting direction.
