X13 – motor connection

AX5160 and AX5172

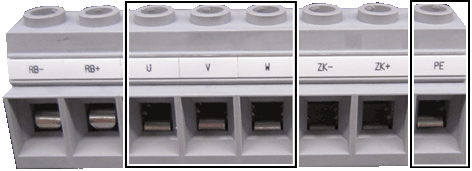

X13 – motor connection 1:

Terminal point

Connection

U

Motor connection U

V

Motor connection V

W

Motor connection W

PE

Protective conductor

AX5190 and AX5191

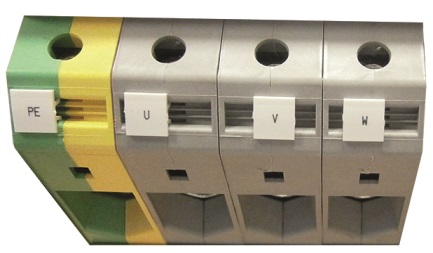

X13 – motor connection 2:

Terminal point

Connection

U

Motor connection U

V

Motor connection V

W

Motor connection W

PE

Protective conductor

AX5192 and AX5193

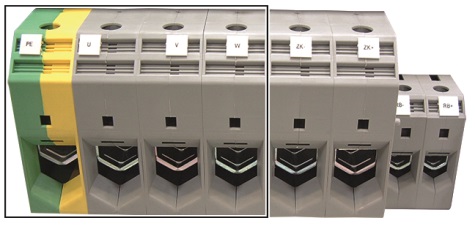

X13 – motor connection 3:

Terminal point

Connection

U

Motor connection U

V

Motor connection V

W

Motor connection W

PE

Protective conductor
