Übersicht
OPC Unified Architecture (OPC UA) ist die nächste Generation des klassischen OPC‑Standards. Es handelt sich hierbei um ein weltweit standardisiertes Kommunikationsprotokoll, über das Maschinendaten hersteller- und plattformunabhängig ausgetauscht werden können. OPC UA integriert gängige Sicherheitsstandards bereits direkt im Protokoll. Ein weiterer großer Vorteil von OPC UA gegenüber dem klassischen OPC-Standard ist die Unabhängigkeit vom COM/DCOM-System.
 | Detaillierte Informationen zu OPC UA finden Sie auf der Webseite der OPC Foundation. |
Die TwinCAT 3 Function TF6100 OPC UA besteht aus mehreren Softwarekomponenten, welche einen Datenaustausch mit TwinCAT, basierend auf OPC UA, ermöglichen.
Die folgende Tabelle gibt einen Überblick über die einzelnen Produktbestandteile.
Software-Komponente | Beschreibung |
|---|---|
TwinCAT OPC UA Server | Stellt eine OPC-UA-Server-Schnittstelle zur Verfügung, damit UA-Clients auf die TwinCAT‑Laufzeit zugreifen können. |
TwinCAT OPC UA Client | Stellt eine OPC-UA-Client-Funktionalität zur Verfügung, damit die Kommunikation mit anderen OPC UA Servern auf der Grundlage von PLCopen-genormten Funktionsbausteinen sowie einem einfach zu konfigurierenden I/O-Gerät möglich ist. |
TwinCAT OPC UA Configurator | Grafische Benutzerschnittstelle für die Konfiguration des TwinCAT OPC UA Servers. |
TwinCAT OPC UA Sample Client | Grafische Beispielimplementierung eines OPC UA Clients um einen ersten Verbindungstest mit dem TwinCAT OPC UA Server durchführen zu können. |
TwinCAT OPC UA Gateway | Wrapper-Technologie, die sowohl eine OPC‑COM-DA-Server-Schnittstelle als auch OPC-UA-Server-Aggregationsfähigkeiten zur Verfügung stellt. |
Diese Dokumentation beschreibt den TwinCAT OPC UA Server, bei welchem es sich um eine OPC-UA-Serverapplikation handelt, die den Zugriff auf Symbole aus der TwinCAT-Echtzeitumgebung ermöglicht. Der Server kann hierbei entweder direkt auf der Steuerung oder auf einem Gateway-PC betrieben werden.

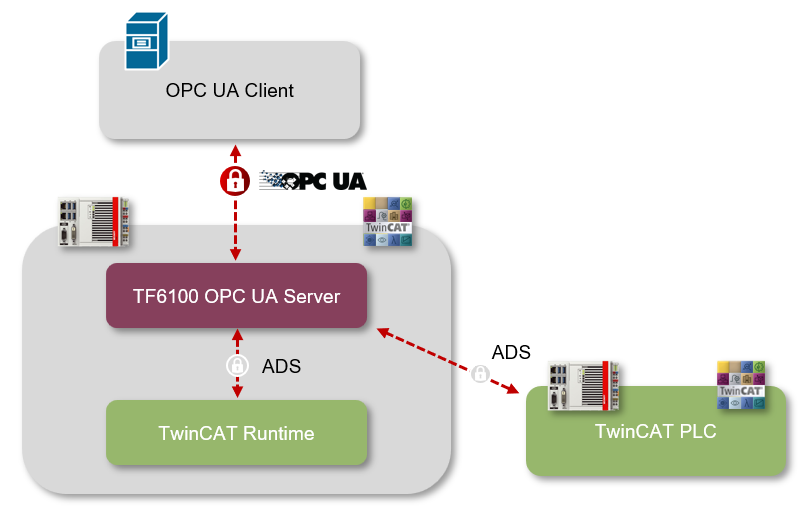

Beide Zusammenhänge sind in folgendem Schaubild vereinfacht dargestellt und werden im Kapitel Installationsvarianten näher erläutert.
