QuickStart

Um zu starten, erstellen oder öffnen Sie ein TwinCAT HMI-Projekt.

Installation

Installieren Sie das NuGet-Paket „Beckhoff.TwinCAT.HMI.Plastic.Injection.Data“ über den NuGet Package Manager.

Für die Nutzung dieser Server-Erweiterung ist eine FB_ShotScope-Instanz im SPS-Projekt erforderlich.

Konfiguration der TcInjectionData

  1. Öffnen Sie die Server-Konfigurationsseite.
  2. Wechseln Sie zur Registerkarte TcInjectionData.

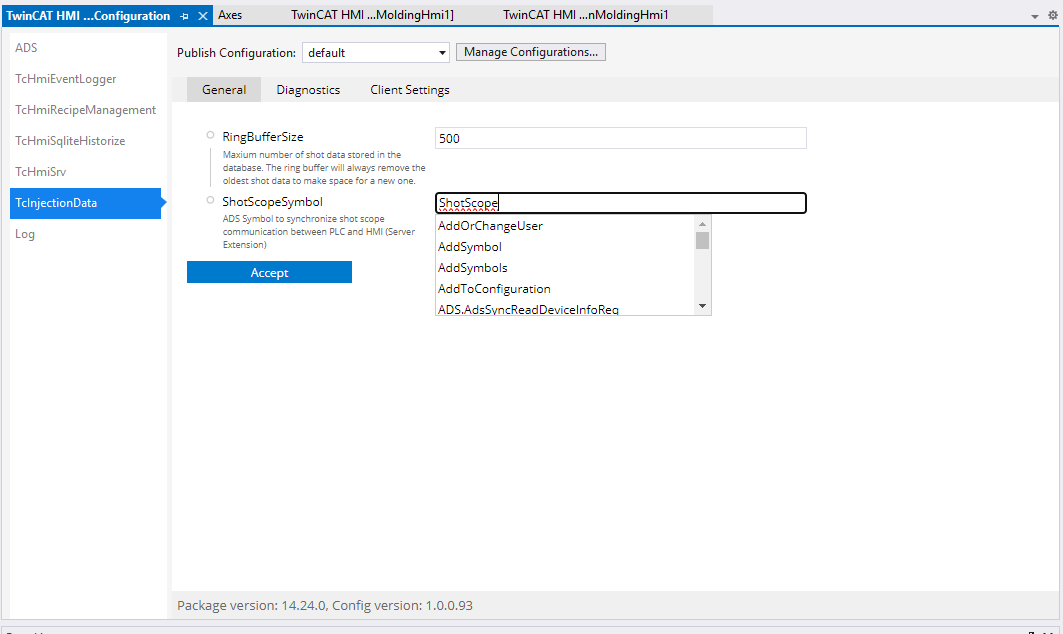

    3. QuickStart 1:
  3. RingBufferSize festlegen.
  4. Wählen Sie für die Eigenschaft „ShotScopeSymbol“ ein zugeordnetes Symbol vom Typ „FB_ShotScope“ aus.
