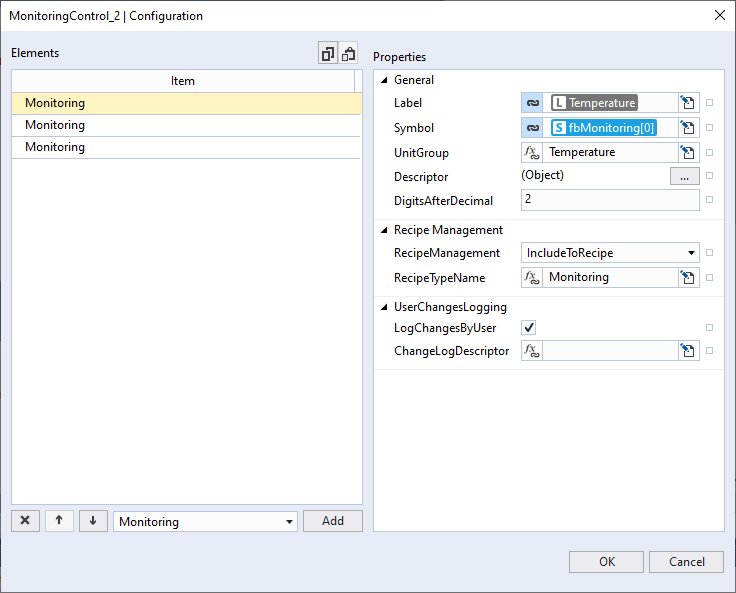

Konfiguration

Label

string

Dies ist der Text, der im Kopfbereich des jeweiligen Monitoring-Elements angezeigt wird.

Symbol

tchmi:framework#/definitions/Symbol

Das Symbol der verknüpften FB_Monitoring-Funktionsbausteinvariable.

UnitGroup

string

Einheitengruppe, die für die Einheitenumrechnung aller numerischen Werte verwendet wird.

RecipeManagement

tchmi:framework#/definitions/RecipeType

Der Benutzer kann auswählen, ob Grenzwerte zu einem Rezepttyp durch das Monitoring-Control hinzugefügt werden sollen.

RecipeTypeName

string

Name des Rezepttyps, zu dem die Symbole von dem Monitoring-Control hinzugefügt werden sollen.

Descriptor

tchmi:framework#/definitions/Descriptor

Mit diesem Objekt kann der Benutzer Textwerte festlegen, die als Deskriptortext für verschiedene Grenzwerte im Control angezeigt werden sollen.

Wenn dieses Objekt null ist, werden Standardwerte als Deskriptoren festgelegt.

DigitsAfterDecimal

number

Anzahl der angezeigten Nachkommastellen.

Verfügbar: ab Version 12.14.0

LogUserChanges

tchmi:general#/definitions/Boolean

Jede Änderung der Grenzwerte wird in einer Logdatei gespeichert.

Verfügbar: ab Version 12.12.0

ChangeLogDescriptor

string

Deskriptortext, der für den Eintrag im Änderungs-Log anstelle des Symbolpfads verwendet wird.

Verfügbar: ab Version 12.14.0

ActualValue

Float

Überwachter Istwert.

LimitHH

Float

Obere kritische Grenze.

LimitH

Float

Obere Warngrenze.

LimitLL

Float

Untere kritische Grenze.

LimitL

Float

Untere Warngrenze.

ScalingValueMin

Float

Minimalwert, der als untere Grenze der Linearanzeige dient.

ScalingValueMax

Float

Maximalwert, der als Obergrenze der Linearanzeige dient.
