ZoneConfiguration

NuGet-Paket: Beckhoff.TwinCAT.HMI.Plastic.Temperature

Verfügbar: ab Version 12.8.0

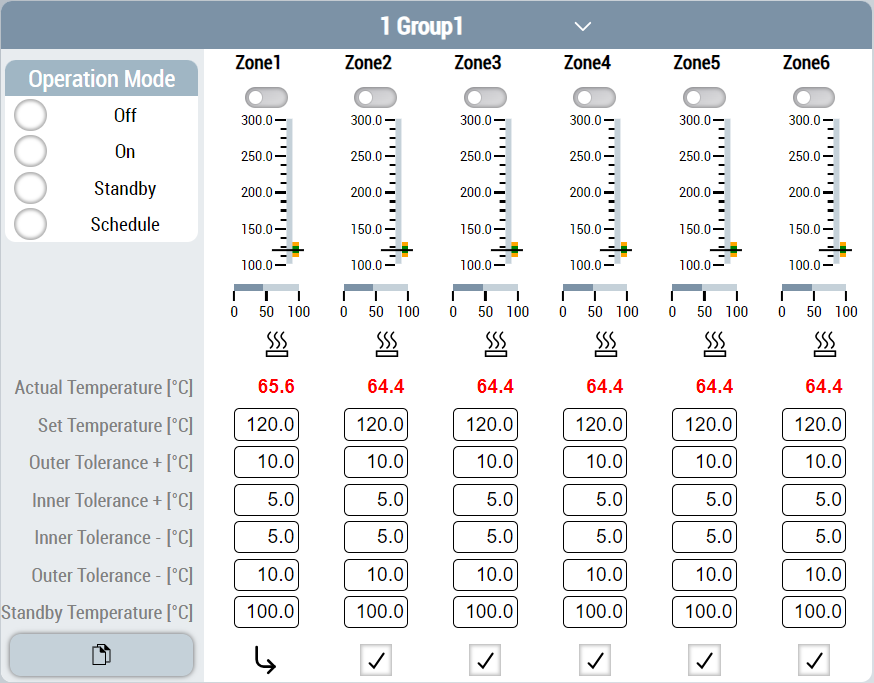

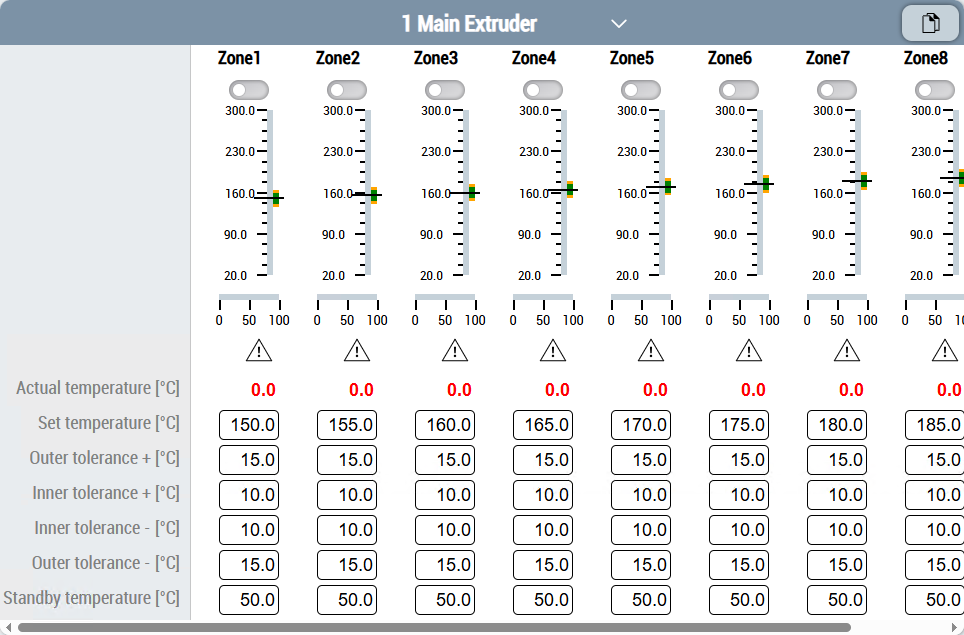

Das ZoneConfiguration-Control wird verwendet, um verschiedene Betriebsparameter der in der SPS konfigurierten Temperaturgruppen und -zonen zu visualisieren und dem Benutzer die Möglichkeit zu geben, diese zu ändern.

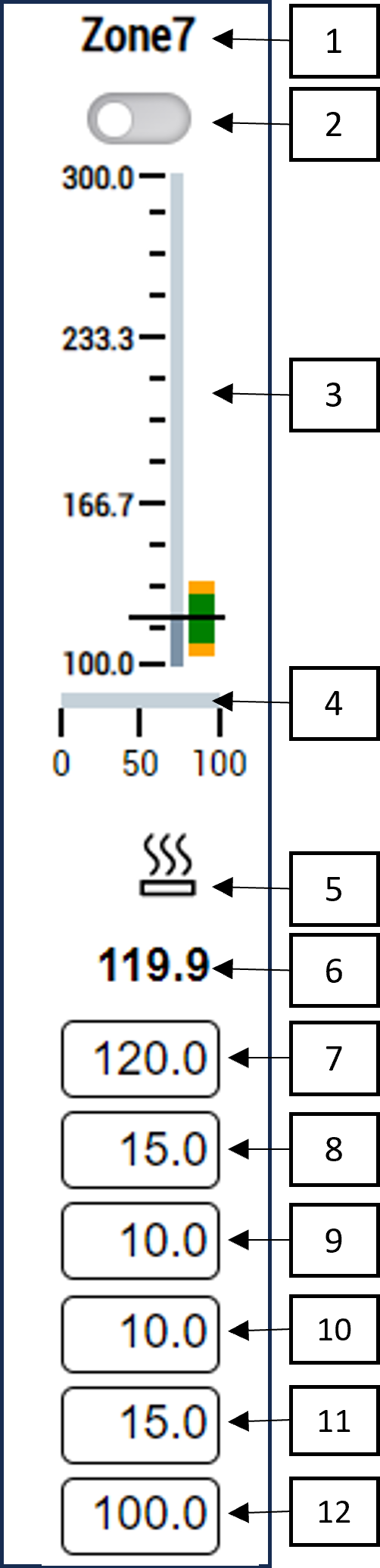

Jede Temperaturzone in der gewählten Temperaturzonengruppe wird mit verschiedenen Eingabe- und Grafik-Controls visualisiert.

1. ZoneName des Kanals.
2. Mit diesem Control kann der Benutzer einen Kanal aktivieren/deaktivieren.
3. Eine Linearanzeige visualisiert die Ist-Temperatur, die Soll-Temperatur sowie die inneren und äußeren Toleranzbereiche auf einer Skala an.
4. Eine Anzeige visualisiert die PowerLevel-Eigenschaft des Kanals.
5. Der Kühl-/Heizstatus der Temperaturkanäle wird mit einem entsprechenden Symbol angezeigt.
6. ActualTemperature des Kanals.
7. SetpointTemperature-Eingang für den Kanal.
8. Äußere Toleranz in positiver Richtung.
9. Innere Toleranz in positiver Richtung.
10. Innere Toleranz in negativer Richtung.
11. Äußere Toleranz in negativer Richtung.
12. Standby-Temperatur der Zone.
