Verwendung der Rezeptverwaltung mit dem Kurveneditor

Mit dem Kurveneditor können mehrere Profile in einer Liste von Profilen gespeichert werden. Diese Profilliste kann in Rezepten gespeichert werden.

Um die TwinCAT Rezeptverwaltung mit dem Kurveneditor zu nutzen, sind folgende Schritte zu beachten.

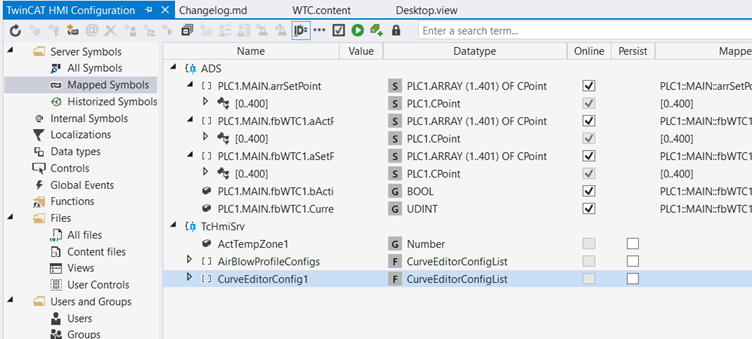

1. Erstellen Sie ein Serversymbol, das als Quelle für die Liste der Editorprofile für den Controller verwendet wird. Für jedes Kurveneditor-Control wird ein Symbol vom Typ CurveEditorConfigList benötigt.
Verwendung der Rezeptverwaltung mit dem Kurveneditor 1:

Verwendung der Rezeptverwaltung mit dem Kurveneditor 1:

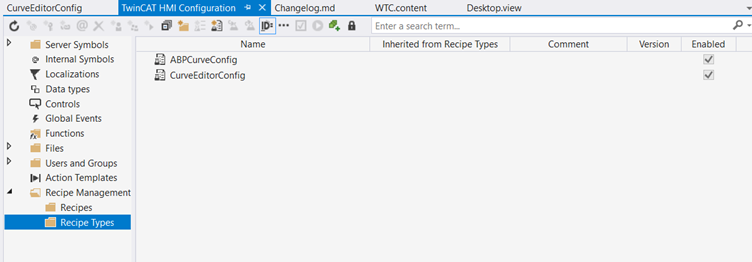

2. Fügen Sie dieses Server-Symbol zu einem Rezepttyp hinzu. Es kann eine einzelne Rezeptart sein oder mit anderen Symbolen in dem Produktrezepttyp gruppiert werden.
Verwendung der Rezeptverwaltung mit dem Kurveneditor 2:

Verwendung der Rezeptverwaltung mit dem Kurveneditor 2:

Verwendung der Rezeptverwaltung mit dem Kurveneditor 3:

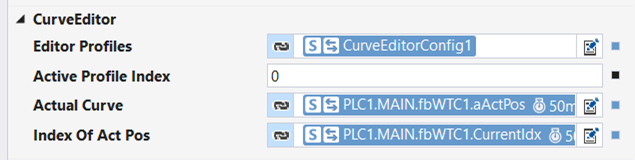

3. Verwenden Sie dieses Serversymbol als Konfigurationssymbol für die Eigenschaft Editor Profiles. Eine bidirektionale Bindung ist der einfachste Weg, um das Symbol zu aktualisieren, wenn es eine Änderung in der Konfigurationsliste gibt.
Verwendung der Rezeptverwaltung mit dem Kurveneditor 4:

Verwendung der Rezeptverwaltung mit dem Kurveneditor 4:

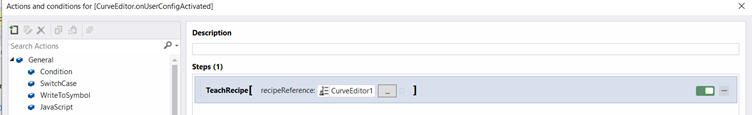

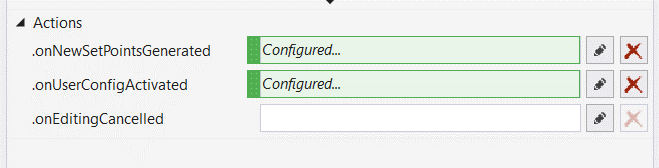

4. Bei der bidirektionalen Bindung wird das Serversymbol bei jeder Änderung aktualisiert. Und die Funktion zum Anlernen von Rezepten kann beim Ereignis .onUserConfigActivated aufgerufen werden.
Verwendung der Rezeptverwaltung mit dem Kurveneditor 5:

Verwendung der Rezeptverwaltung mit dem Kurveneditor 5:

Verwendung der Rezeptverwaltung mit dem Kurveneditor 6:
