Anwendung

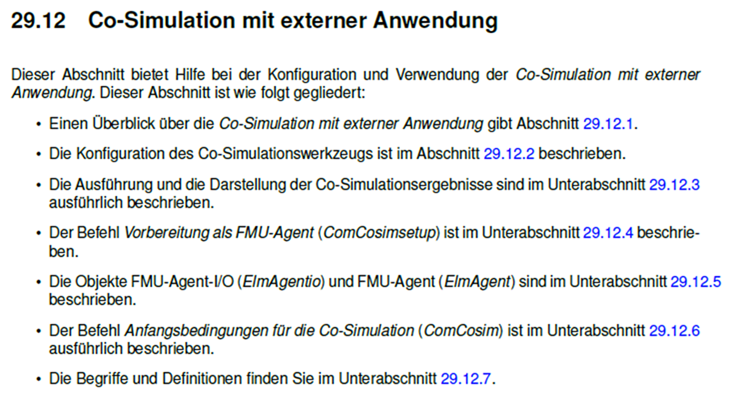

Im PowerFactory Manual wird die Einbindung im Kapitel 29.12 beschrieben.
Co-Simulation mit externer Anwendung
- Einen Überblick über die Co-Simulation mit externer Anwendung finden Sie im Abschnitt 29.12.1.
- Die Konfiguration des Co-Simulationswerkzeugs ist im Abschnitt 29.12.2 beschrieben.
- Die Ausführung und die Darstellung der Co-Simulationsergebnisse sind im Unterabschnitt 29.12.3 ausführlich beschrieben.
- Folgend wird beispielhaft das Modell vom Reglerkern als FMU in PowerFactory 2025 SP1 integriert.
- 1. Öffnen Sie PowerFactory.

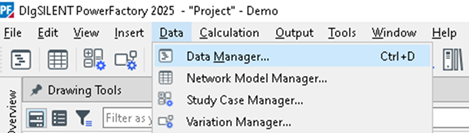

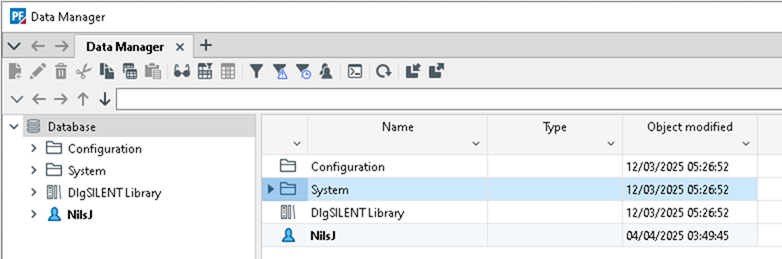

- 2. Öffnen Sie Data > Data Manager.

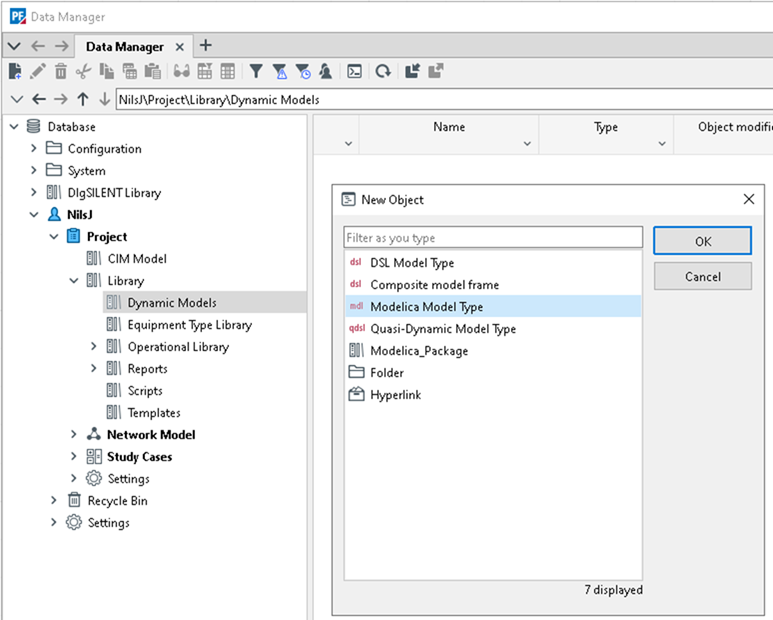

- 3. Erzeugen Sie im Data Manager unter Library > Dynamic Models mittels „New Object“ ein „Modelica Model Type“.
- 4. Definieren Sie in dem neuen „Modelica Model Type“ den Namen.
- 5. Aktivieren Sie „Compiled model“.

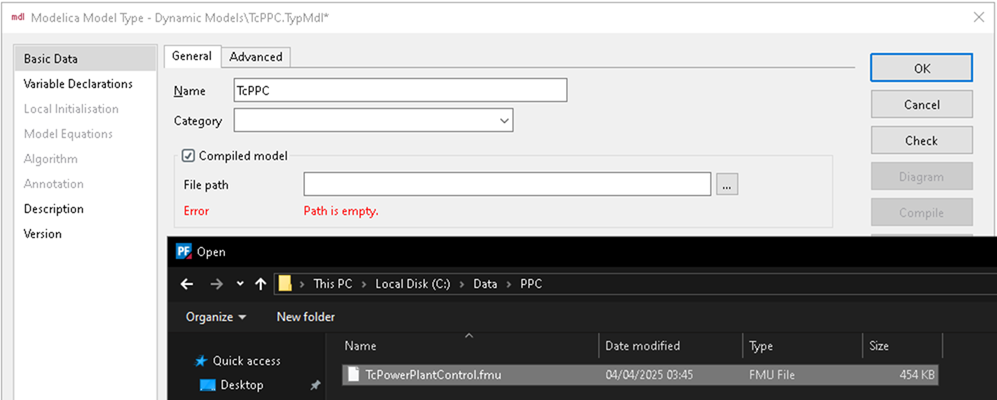

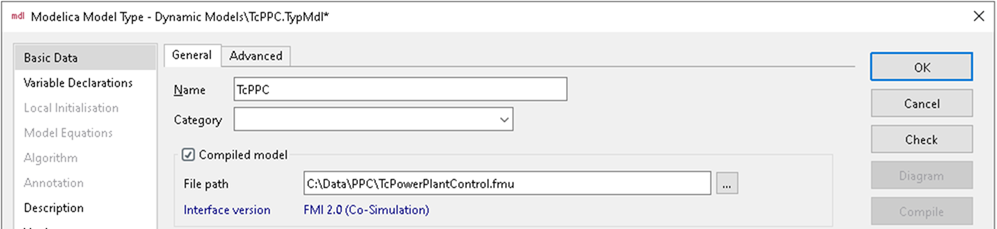

- 6. Wählen Sie unter „File path“ die FMU aus.

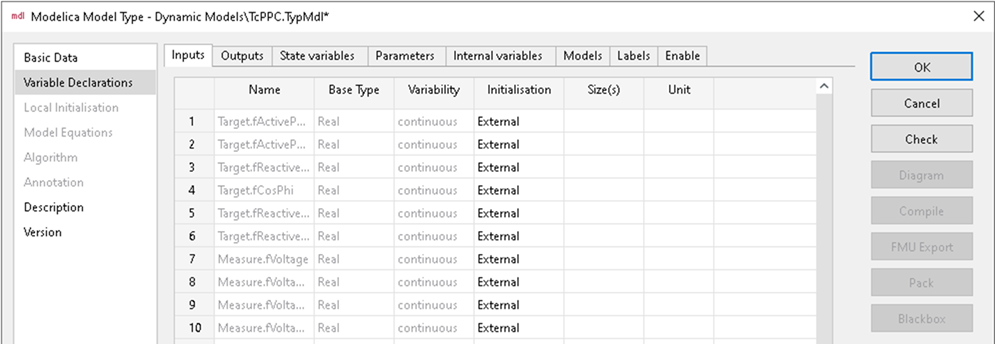

- Die Inputs und Outputs können dann bereits unter „Variable Declarations“ eingesehen werden.

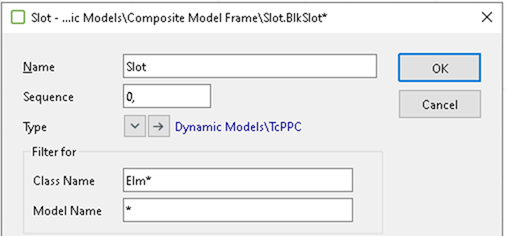

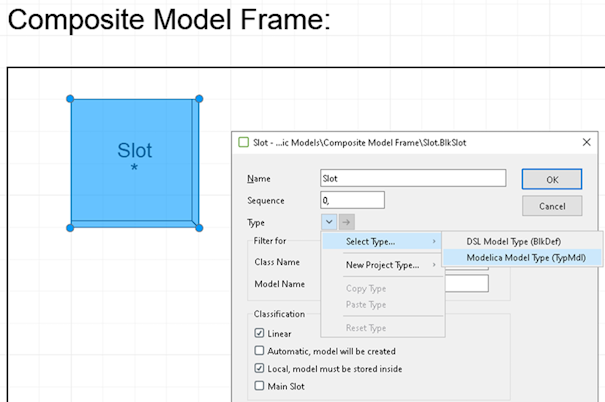

- 7. Wählen Sie im „Composite Model Frame“ mittels „Slot“ als „Modelica Model Type“ dieses neue Modell aus.

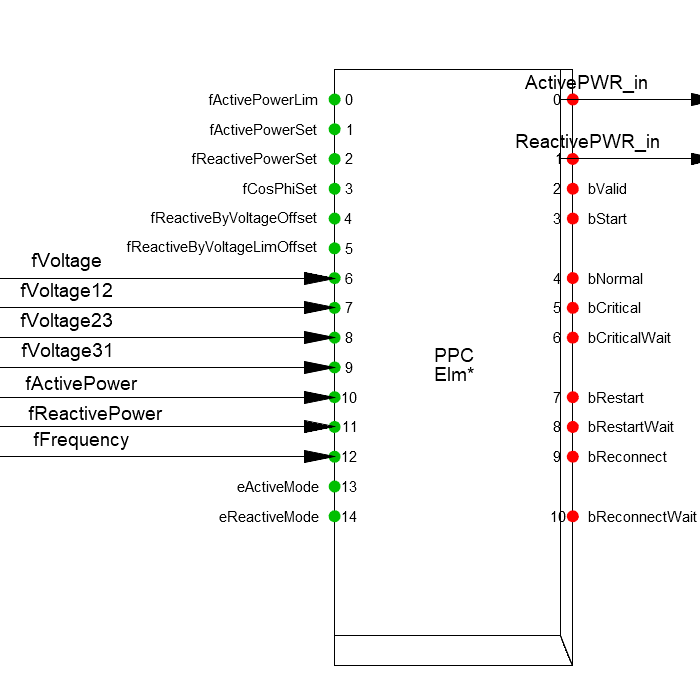

- Die Inputs und Outputs des Modells werden dargestellt.
