Blindleistungsregelung mit Wirkleistungskennlinie Q(P)

Mit Setzen des eReactiveMode = ByActive ist die Wirkleistungskennlinie Q(P) für die Blindleistungsregelung aktiv. Mit den Parametern der Gruppe ReactiveByActive wird die wirkleistungsabhängige Kennlinie Q(P) konfiguriert (siehe ReactiveByActive).

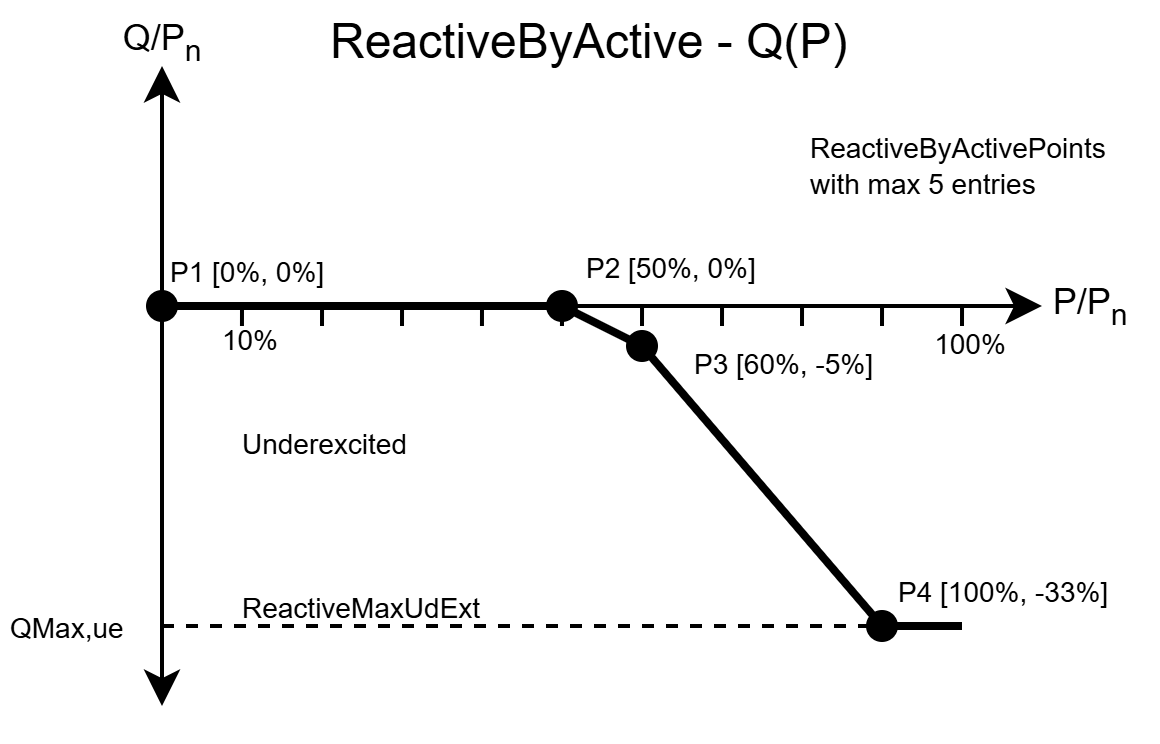

Eine Lookup-Kennlinie Points ist als Parameter mit 5 Arbeitspunkten hinterlegt. Voreingestellt sind dabei Arbeitspunkte nach VDE-AR-N 4110. Eine optionale Hysterese zur Aktivierung der Funktion kann über die Parameter StrVoltage, StpVoltage eingestellt werden und sind per Default (=0.0) deaktiviert. Die implementierte Kennlinie mit den verwendeten Parametern zeigt folgende Abbildung.
