Zählpfeilsystem

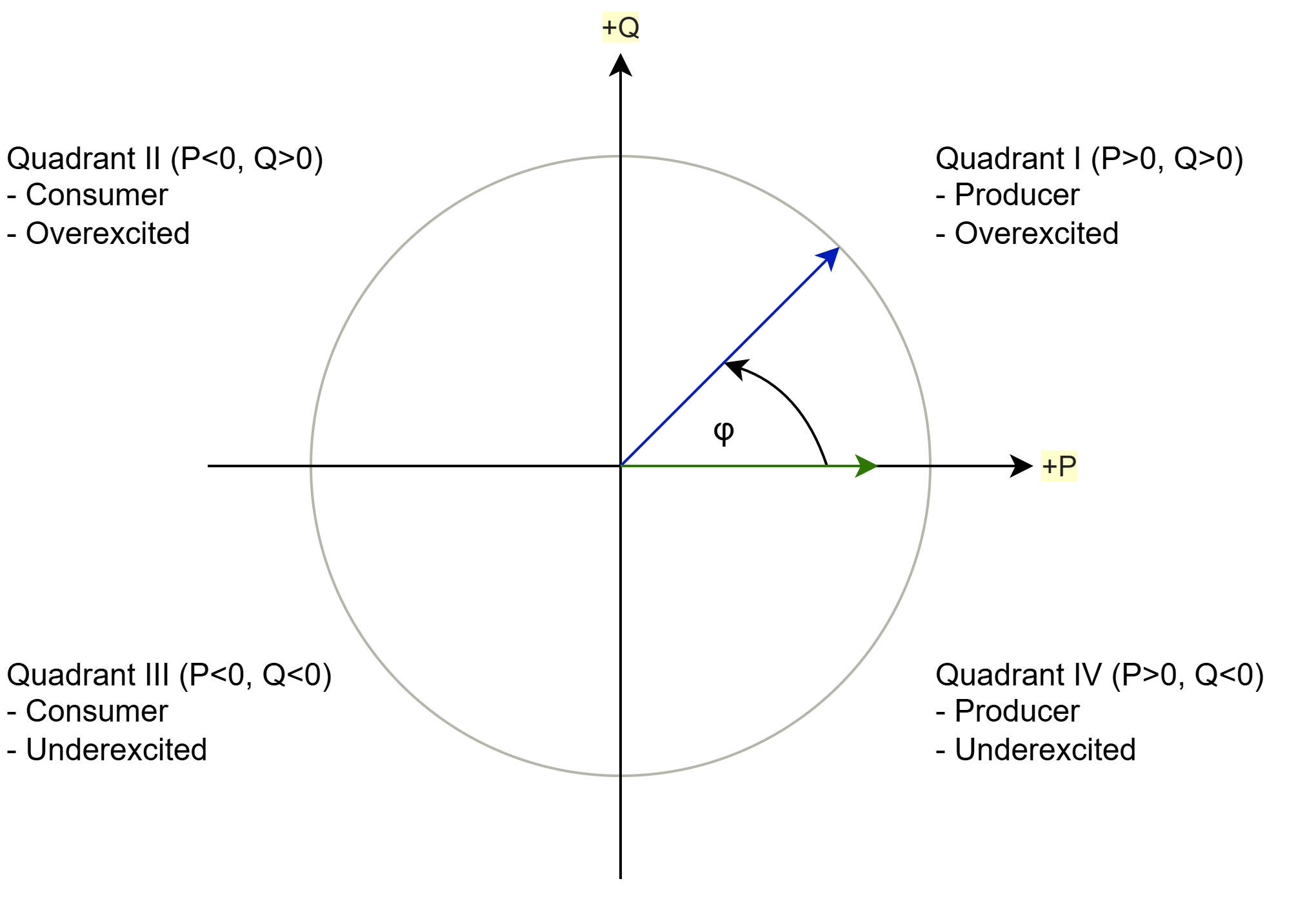

Das TwinCAT Power Control nutzt das Erzeuger-Zählpfeilsystem laut untenstehender Abbildung. Das Erzeuger-Zählpfeilsystem (EZS) wird auch von der EN-Normen verwendet. Im Gegensatz dazu verwenden die VDE-Normen das Verbraucher-Zählpfeilsystem (VZS). Damit sind alle dort gelisteten Kennlinien und Parameter für einen Abgleich mit dem TwinCAT Power Plant Control in das Erzeuger -Zählpfeilsystem zu übertragen.

Vorzeichenkonvention für Q und cos φ im Erzeuger-Zählpfeilsystem

Für die Blindleistung (Q) gilt folgende Vorzeichenkonvention:

• Q > 0: Anlage speist Blindleistung ins Netz ein
• Q < 0: Anlage nimmt Blindleistung aus dem Netz auf

Da der Wirkfaktor (cos φ) eigentlich vorzeichenlos ist, wird sein Vorzeichen aus der Blindleistung abgeleitet:

• cos φ > 0: Anlage speist Blindleistung ins Netz ein (Q > 0)
• cos φ < 0: Anlage nimmt Blindleistung aus dem Netz auf (Q < 0)
