Messdaten

Jedes Modul der Gruppe Measure stellt die erfassten Messdaten einheitlich über eine definierte Data Area als Ausgangsprozessdaten zur Verfügung.

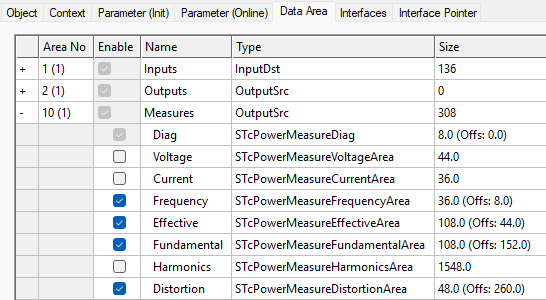

Die Messdaten sind in logisch getrennte Strukturen gegliedert, die bei Bedarf unter Data Area in der Spalte Enable individuell aktiviert oder deaktiviert werden können. Beim Start erkennt das Modul automatisch die aktivierten Strukturen und liest ausschließlich die dafür relevanten Messwerte aus der EtherCAT-Klemme aus, bzw. führt die dafür notwendigen Berechnungen durch.

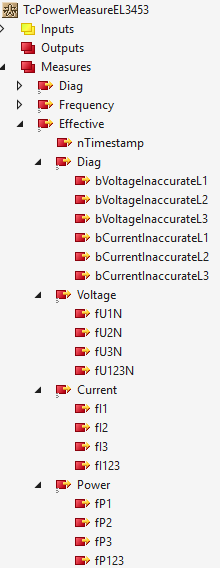

Jede dieser Strukturen beginnt mit einem Zeitstempel (nTimestamp), der den Zeitpunkt der letzten Aktualisierung in Distributed-Clock-Zeit (DC-Zeit) angibt. Es folgt die Diagnose-Struktur (Diag), welche Zustandsinformationen wie zur Über- oder Unterschreitung von Messbereichen enthält. Anschließend folgen die eigentlichen Messdaten, die in weitere Unterstrukturen gegliedert sein können, beispielsweise zur Unterscheidung zwischen Phase-Neutral- (LN) und Phase-Phase-Spannungen (LL).

Die Messwerte werden standardmäßig als Effektivwerte je Phase sowie als Mittelwert über alle drei Phasen bereitgestellt. Die Leistung wird als Summe über alle drei Phasen ausgegeben. Alle Werte sind in SI-Einheiten (z. B. Volt, Ampere, Watt) angegeben und als Gleitkommazahlen einfacher Genauigkeit gemäß IEEE 754 dargestellt.

Folgend eine Übersicht der Datentypen für entsprechende Strukturen:

Name	Datentyp	Beschreibung
Diag	STcPowerMeasureDiag	Allgemeiner Zustand der Messung.
Voltage	STcPowerMeasureVoltageArea	Effektivwerte der Spannungen für alle drei Phasen als Phase-Neutral und Phase-Phase Werte.
Current	STcPowerMeasureCurrentArea	Effektivwerte der Ströme für alle drei Phasen, sowie Fehler- und Nullleiterströme.
Frequency	STcPowerMeasureFrequencyArea	Ermittelte Frequenz sowie Frequenzänderungen (RoCoF) und deren gefilterte Werte.
Effective	STcPowerMeasureEffectiveArea	Effektivwerte der Spannungen, Ströme und ermittelte Wirk-, Blind- und Scheinleistung.
Fundamental	STcPowerMeasureFundamentalArea	Ermittelte Spannungs-, Strom- und Leistungsanteile der Grundschwingung.
Harmonics	STcPowerMeasureHarmonicsArea	Ermittelte Oberschwingungen der drei Spannungs- und Stromphasen.
Distortion	STcPowerMeasureDistortionArea	Ermittelte harmonische Verzerrungen (THD und TDD) der drei Spannungs- und Stromphasen.
