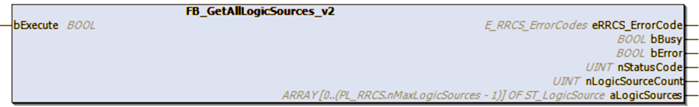

FB_GetAllLogicSources_V2

Dieser Funktionsbaustein fragt die in dem Artist-Gerät definierten ´Logic sources´ ab.

Eingänge

VAR_INPUT
    bExecute : BOOL;
END_VAR

Name	Typ	Beschreibung
bExecute	BOOL	Über eine positive Flanke an diesem Eingang wird der Baustein aktiviert.

Ausgänge

VAR_OUTPUT
    eRRCS_ErrorCode   : E_RRCS_ErrorCodes
    bBusy             : BOOL;
    bError            : BOOL;
    nStatusCode       : UINT;
    nLogicSourceCount : UINT
    aLogicSources     : ARRAY[ ] OF ST_LogicSource
END_VAR

Name	Typ	Beschreibung
eRRCS_ErrorCode	E_RRCS_ErrorCodes	Errorcode erhalten vom RRCS_Servers.
bBusy	BOOL	Ist TRUE, solange der Baustein mit der Abfrage beschäftigt ist und kein Fehler auftritt.
bError	BOOL	Ist TRUE, wenn bei der Abfrage ein Fehler aufgetreten ist.
nStatusCode	UINT	Der Statuscode wird von Servern zu jeder HTTP-Anfrage als Antwort geliefert. Der Server teilt durch diesen Code dem Client mit, ob die Anfrage erfolgreich war. Im Normalfall wird 200 (OK) zurückgegeben. Detaillierte Informationen hierzu: developer.mozilla.org/de/docs/Web/HTTP/Reference/Status
nLogicSourceCount	UINT	Die Anzahl der im Artist–Gerät definierten ´Logic Sources´.
aLogicSources	ARRAY[ ] OF ST_LogicSource	Auflistung aller definierten ´Log Sources´ in Form eines Arrays. Die maximale Anzahl der Arrayeinträge wird in der Parameterliste definiert.

FB_GetAllLogicSources_V2 verfügt über eine erweiterte FB_init Methode, in der mittels Pointer auf eine Instanz von FB_RRCScom verwiesen werden muss:

VAR
fbGetAllLogicSources_V2: FB_GetAllLogicSources_V2(pfbRRCscom := ADR(fbRRCScom));
END_VAR
