Weitere Signal-Attribute

Die in einer DBC-Datei definierten Netzwerke, Knoten, Botschaften und Signale können zusätzliche Attribute besitzen. Einige dieser Attribute werden durch das Supplement beim Import ausgewertet. Dies sind:

Objekttyp	Attribut	Anwendung

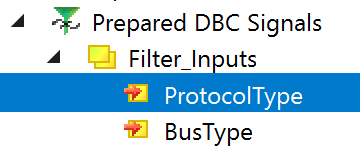

Network	ProtocolType BusType	Das Prepared DBC Signals Modul enthält zusätzlich diese Variablen: ProtocolType = 1, so beschreibt die importierte DBC-Datei ein J1939 Netzwerk ProtocolType = 0, das Protokoll ist nicht näher definiert BusType = 1, so ist der beschriebene Bus ein CAN-Bus BusType = 0, der Bustyp ist nicht näher beschrieben
Botschaft	VFrameFormat	Wird zur Unterscheidung zwischen Standard CAN-Frames (11 Bit ID) und Extended Frames (29 Bit ID) herangezogen Sowie J1939PG Botschaften.

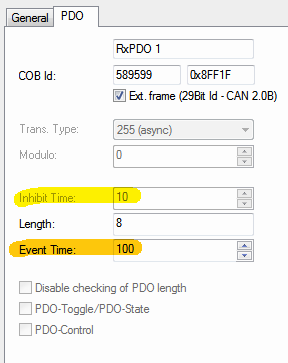

Botschaft	GenMsgDelayTime GenMsgCycleTime GenMsgSendType	Ist eine Botschaft als „cyclic“ gekennzeichnet, so wird die GenMsgCycleTime als Event Time in die PDO Einstellungen übernommen. Somit erfolgt ein zyklisches Versenden des Frames. Der Wert von GenMsgDelayTime wird als Inhibit Time übernommen.
Signal	GenSigStartValue	Der unter GenSigStartValue angegebene Wert wird als Startwert (Defaultwert) des Signals genutzt.
