Production Register

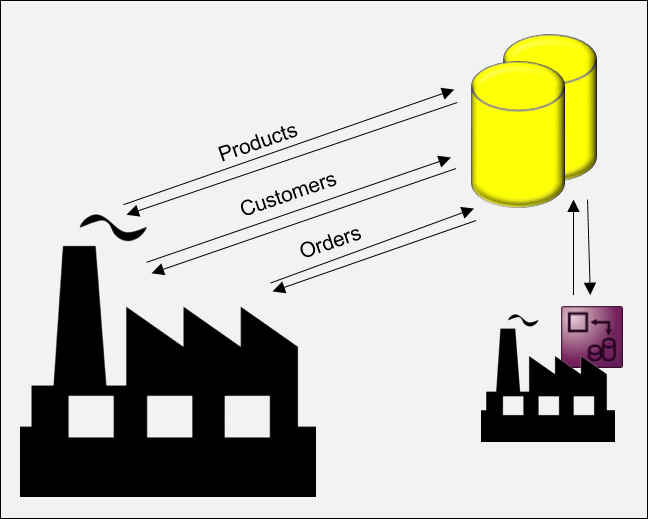

In diesem Szenario wird der SQL Expert Mode beispielhaft für die Handhabung mit gespeicherten Prozeduren (Stored Procedures) dargestellt. Aus der SPS heraus wird eine Verbindung zu einer Datenbank aufgebaut. Mithilfe von einer Stored Procedure werden aus mehreren Tabellen Produktpositionen ausgelesen. Die Bedienung erfolgt über eine Visualisierung.

In dem MAIN-Programm wird zur Abarbeitung eine sogenannte State-Machine implementiert, in der die verschiedenen SQL-Funktionsbausteine angesprochen werden. Da die Methoden der Funktionsbausteine kein Execute Flag besitzen, muss sichergestellt werden, dass die Methode nach Fertigstellung im nächsten Zyklus nicht noch einmal aufgerufen wird, da sonst der Vorgang wiederholt wird. Dies wird durch die State-Machine auf einfache Weise sichergestellt.

PROGRAM MAIN
VAR
    bCONNECT: BOOL;
    bEXECUTE: BOOL;
    bREAD : BOOL;
    bDISCONNECT: BOOL;

    R_TRIG1: R_TRIG;
    R_TRIG2: R_TRIG;
    R_TRIG3: R_TRIG;
    R_TRIG4: R_TRIG;

    nState: INT;
    nState_Connect: INT;
    nState_Disconnect: INT;

    bConn: BOOL;
    bSP: BOOL;
    bResult: BOOL;
    bData: BOOL;

    nDBID: UDINT := 1;

    fbSQLDatabase: FB_SQLDatabaseEvt(sNetID:='', tTimeout:=T#10S);
    fbSQLStoredProcedure: FB_SQLStoredProcedureEvt(
                        sNetID:='', tTimeout:=T#10S);
    fbSQLResult: FB_SQLResultEvt(sNetID:='', tTimeout:=T#10S);

    arrParameter: ARRAY [0..0] OF ST_SQLSPParameter;

    nCustomerID: DINT := 12345;

    nRecordStartIndex: UDINT;
    stRecordArr: ARRAY [1..20] OF ST_Record;
    nRecs: UDINT;

    ipResultEvt : Tc3_Eventlogger.I_TcMessage;
    bError : BOOL;
    nEventID: UDINT;
    sEventClass : STRING(255);
    sEventMsg : STRING(255);
END_VAR

R_TRIG1(CLK:=bCONNECT);
IF R_TRIG1.Q AND nState = 0 THEN
    nState := 1;
END_IF

R_TRIG2(CLK:=bEXECUTE);
IF R_TRIG2.Q AND nState = 0 THEN
    nState := 2;
END_IF

R_TRIG3(CLK:=bREAD);
IF R_TRIG3.Q AND nState = 0 THEN
    nState := 3;
END_IF

R_TRIG4(CLK:=bDISCONNECT);
IF R_TRIG4.Q THEN
    nState := 4;
END_IF

CASE nState OF
0:(*Idle*)
    ;
1: // Connect to database and create stored procedure instance
    CASE nState_Connect OF
        0:
            IF fbSQLDatabase.Connect(hDBID:= nDBID) THEN
                ipResultEvt := fbSQLDatabase.ipTcResult;
                bConn := NOT fbSQLDatabase.bError;
                IF bConn THEN
                    nState_Connect := 1;
                ELSE
                    nState:=200;
                END_IF
            END_IF
        1:
            arrParameter[0].sParameterName := '@Customer_ID';
            arrParameter[0].eParameterDataType :=
                            Tc3_Database.E_ColumnType.Integer;
            arrParameter[0].eParameterType := E_SPParameterType.Input;
            arrParameter[0].nParameterSize := SIZEOF(nCustomerID);

            IF fbSQLDatabase.CreateSP('SP_GetAddressByCustomerID',
                         ADR(arrParameter), SIZEOF(arrParameter),
                        ADR(fbSQLStoredProcedure)) THEN
                ipResultEvt:= fbSQLDatabase.ipTcResult;
                bSP := NOT fbSQLDatabase.bError;
                nState_Connect:=0;
                nState := 200;
            END_IF
    END_CASE
2: // Execute stored procedure
    IF fbSQLStoredProcedure.ExecuteDataReturn(
                        pParameterStrc:= ADR(nCustomerID),
                        cbParameterStrc:= SIZEOF(nCustomerID),
                        pSQLDBResult:= ADR(fbSQLResult)) THEN
        ipResultEvt:= fbSQLStoredProcedure.ipTcResult;
        MEMSET(ADR(stRecordArr),0,SIZEOF(stRecordArr));
        bResult := NOT fbSQLStoredProcedure.bError;
        nState := 200;
    END_IF
3:    // Read customer positions
    IF fbSQLResult.Read(nRecordStartIndex, 20, ADR(stRecordArr),
                    SIZEOF(stRecordArr), TRUE, FALSE) THEN
        ipResultEvt:= fbSQLResult.ipTcResult;
        bData := NOT fbSQLStoredProcedure.bError;
        nRecs := fbSQLResult.nDataCount;
        nState := 200;
    END_IF
4:// Disconnect all
    CASE nState_Disconnect OF
        0:
            IF bData THEN
                IF fbSQLResult.Release() THEN
                    nState_Disconnect := 1;
                END_IF
            ELSE
                nState_Disconnect := 1;
            END_IF
        1:
            IF bSP THEN
                IF fbSQLStoredProcedure.Release() THEN
                    nState_Disconnect := 2;
                END_IF
            ELSE
                nState_Disconnect := 2;
            END_IF
        2:
            IF bConn THEN
                IF fbSQLDatabase.Disconnect() THEN
                    nState_Disconnect := 3;
                END_IF
            ELSE
                nState_Disconnect := 3;
            END_IF
        3:
            bData := FALSE;
            bSP := FALSE;
            bConn := FALSE;
            bResult := FALSE;
            sEventClass := "";
            sEventMsg := "";
            nEventID := 0;
            bError := FALSE;
            nState_Disconnect := 0;
            nState := 0;
    END_CASE
200:
    IF ipResultEvt.RequestEventText(1033, sEventMsg, SIZEOF(sEventMsg)) THEN
        nState := 201;
    END_IF
201:
    IF ipResultEvt.RequestEventClassName(1033, sEventClass, SIZEOF(sEventClass)) THEN

        nEventID := ipResultEvt.nEventId;

        bError := (ipResultEvt.eSeverity = TcEventSeverity.Error) OR
                 (ipResultEvt.eSeverity = TcEventSeverity.Critical);

        nState:=0;
    END_IF
END_CASE

Die einzelnen Schritte des Ablaufs können in den einzelnen States in der SPS nachvollzogen werden. Zur einfachen Handhabung stehen boolsche Flags zur Verfügung.

1. bConnect: Verbindung wird mit der Datenbank aufgebaut
2. bExecute: Die Stored Procedure wird ausgeführt und Ergebnisse in den Zwischenspeicher geladen
3. bRead: Die Ergebnisse werden in die SPS übertragen
4. bDisconnect: Die Verbindung wird geschlossen

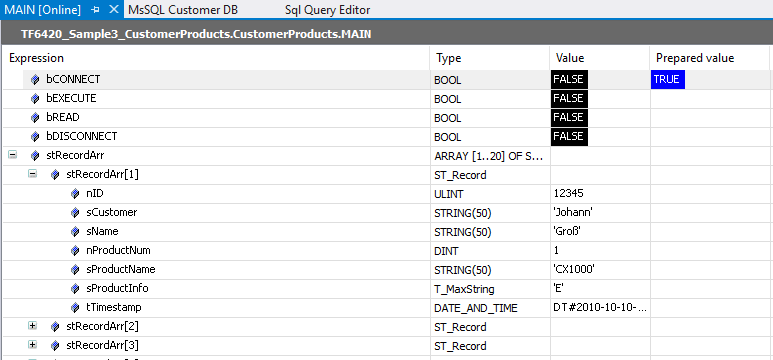

Werden diese Schritte nacheinander ausgeführt, wird das Array stRecordArr mit Werten aus der Datenbank gefüllt:
